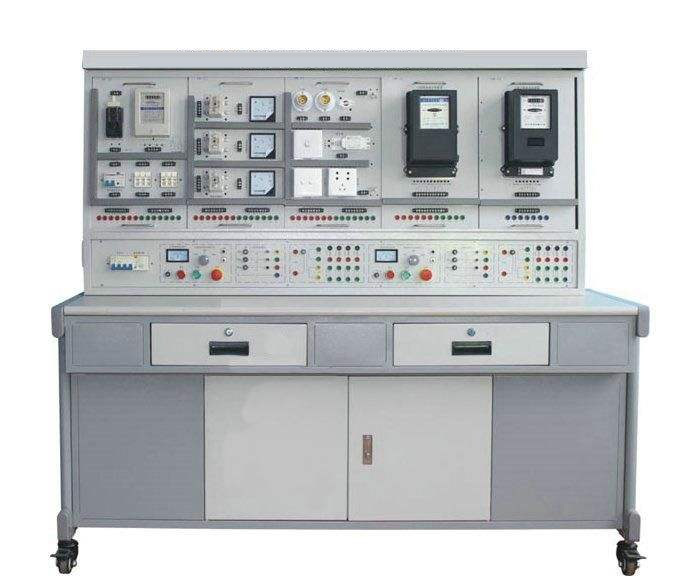

电工及维修电工实训装置方案

一、概述

该实验装置主要由实验桌和挂箱组成，采用冷轧钢板精加工，表面静电喷塑，面板为优质纯铝板制作，化学蚀刻彩色处理，面板图文字符采用喷描技术处理，学生通过实验经路进行元气件的布局安装，接线全部由学生自行完成，培养学生的动手能力和操作技能，实验项目可自行确定，选择相应的元器件来完成实验，满足劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求，适用于：初、中级和维修电工仪表照明等要求的电气控制电路实训考核要求。也可以完成基础电工的实训要求。

二、技术性能

1：输入电压：三相五线制 380 V（1±10%）50 Hz；

2：工作环境：环境温度为：-5℃～＋40℃；

3：装置容量：＜1KVA；

4：安全保护：漏电动作电流≤30mA 过流保护、过压保护、熔断器保护；

5：外形尺寸：不大于 1650mm×660mm×1340mm

三、基本配置

1、实训桌

（1）实验桌：主体结构采用不锈钢结构设计

（2）储藏柜：可以放置挂件与实验导线等

（3）桌面：为防火、防水、耐磨高密度板，造型美观大方，坚固耐用

2、功能模块

1、GLDG-01电源仪器控制屏

控制屏采用不锈钢喷塑结构。采用二层结构，上面为一层为凹槽结构，可放置各种实训挂箱，下一层为模块化电源嵌入区，可嵌入稳压电源及调压器等。

模块化交流电源：三相0～450V及单相0～250V连续可调交流电源，具有启动、停止等，配备一台三相同轴联动自耦调压器，规格为1.5kVA/0～450V，可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护（全数字保护）。配有三只指针式交流电压表，可分别指示三相电网电压和三相调压输出电压。

直流电源：提供两路稳压电源0-30V/1A,具有安全可靠的过流、过热保护，自带电压、显示功能，采用多圈电位器设置电压。

恒流源：提供一路0～200mA连续可调恒流源，具有数字电流指示（精度0.5级)，分二档量程（20mA200mA）。直流电源供电AC220V/50Hz。

3、实训挂箱

（1）ZXDG-03直流电路原理实训模块（一）

提供基尔霍夫定律/叠加原理、戴维南定理/诺顿定理、RC双T选频网络、双口网络/互易定理、电路状态轨迹的观测、RLC串联谐振电路的各实验器件，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

（2）GLDG-04直流电路原理实训模块（二）

提供RC串、并联选频网络、分立器件模块、一阶动态电路及二阶动态电路、十进制可变电阻器的各实验器件，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

（3）GLDG-06受控源、回转器、负阻抗变换器

提供受控源VCVS、CCCS、VCCS、CCVS及回转器、负阻抗变换器的相关器件的各实验器件，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

（4）GLDG-07交流电路原理实训模块（一）：

提供日光灯一边支架与ZXDG-11交流电路实验（二）配合能完成能完成日光灯实验、三组电流插座接线端子方便测量线路电流、一只双掷开关、9只15W白炽灯，每相3只灯泡，每组灯泡可以通过钮子开关切换串、并联的各实验器件，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

（5）GLDG-08交流电路原理实训模块（二）：

提供日光灯另一边支架与ZXDG-08交流电路实验（一）配合能完成能完成日光灯实验（面板画有日光灯基本接线图）、功率电阻（20K/25W、1K/25W）、自复位按钮一只、日光灯启辉器、高压电容器元件（0.22uF/500V、0.33uF/500V、0.47uF/500V、1uF/500V、2.2uF/500V、3.3uF/500V、4.7uF/500V）、电感式镇流器（30W/0.365A、40W/0.43A）、单相升降压变压器（50VA、36V/220V）的各实验器件，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。

（6）GLDG-20维修电工实训考核组件

含相漏电保护开关、熔断器、热继电器、交流接触器、时间继电器、按钮开关、指示灯、行程开关、热继电器、主令开关、组合开关等，引脚全部引到接线端子。

（7）GLDG-21仪表照明实训考核组件

含日光灯及镇流器、电子式单相电能表、白炽灯及座、86型触摸开关、声控开关、双联开关、三相四线有功电度表、电流互感器、转换开关等，引脚全部引到接线端子。

（8）GLYB-01数字直流仪表

提供具有4位数码管显示、仪表具有自动量程，全面保护体系，自动量程分3档以上，直流电压（0-500V、0.5级、1只）、直流电流表（0-3A、0.5级、2只）。

（9）GLYB-02数字交流仪表

提供具有4位数码管显示、仪表具有自动量程，全面保护体系，自动量程分3档以上，交流电压（0-500V、0.5级、2只）、交流电流表（0-5A、0.5级、1只）。

（10）GLYB-03数字交流功功率因数表

提供3只能测量电路的电压、电流、功率、功率因数等。功率测量精度为0.5级，功率因数测量范围0.3～1.0，电压电流量程为0-500V/0-5A。具有抗干扰功能。

（11）GL-DDS双通道任意信号发生器

1）频率范围：0.2Hz~2MHz、2.4 寸TFT 液晶显示屏、外测频范围：0～50MHz，外测频灵敏度：100mV，功率输出：3W/8Ω(10Hz~20KHz)

2）波形种类：正弦波、方波、三角波、锯齿波、CMOS 数字信号波，任意波

3）具有通信接口。

4、实训电机

（1）异步电动机：三相180W 2台

（2）异步电动机：三相双速 1台

5、实训配件

（1）常用工具：“一”字螺丝刀（大、小号各1 把）；“十”字螺丝刀（大、小号各1 把）剥线钳1 把；斜口钳1把。

（2）数字万用表：VC890D。

（3）实验实训说明书：实验指导书(纸质与电子稿)。

（4）实训导线：满足实验需求。

四、可完成实验项目

1、电工基础实验：

（1）基本电工仪表使用与伏安特性的测量误差方法

（2）线性与非线性电路元件伏安特性测绘

（3）电位、电压的测定及电路电位图绘制

（4）基尔霍夫定律验证及故障判断

（5）叠加定理

（6）电压源与电流源等效变换

（7）戴维南定理验证

（8）诺顿定理验证

（9）线性有源一端口网络等效参数测量

（10）二端口网络实验

（11）受控源VCCS、VCVS、CCVS、CCCS实验研究

（12）典型电信号的观察与测量

（13）RC一阶电路响应测试

（14）二阶动态电路响应研究

（15）R、L、C元件阻抗特性测试

（16）RC串、并联选频网络特性测试

（17）R、L、C串联谐振电路研究

（18）用三表法测量交流电路等效参数

（19）正弦稳态交流电路相量研究

（20）日光灯电路与功率因数提高实验

（21）单相铁芯变压器特性测试

（22）三相交流电路电压、电流测量

（23）三相电路功率测量

（24）功率因数及相序测量

2、电力拖动实训项目

（1）三相异步电动机直接启动控制

（2）三相异步电动机接触器点动控制线路

（3）三相异步电动机接触器自锁控制线路

（4）Y-Δ启动手动/自动控制电路

（5）接触器联锁的三相异步电动机正反转控制线路

（6）按钮联锁的三相异步电动机正反转控制线路

（7）双重联锁的三相异步电动机正反转控制线路

（8）倒顺开关控制的三相异步电动机正反转控制线路

（9）三相异步电动机能耗制动电路

（10）三相异步电动机串电阻降压启动控制线路

（11）三相异步电动机的多地控制

（12）工作台自动往返控制线路

3、仪表照明实训项目

（1）电工常用工具的使用

（2）白炽灯照明电路的安装

（3）两个开关控制一盏灯

（4）两地控制一盏灯

（5）声控开关控制照明电路

（6）日光灯电路

（7）电度表原理与接线

（8）单相电度表的直接接线

（9）单相电度表经电流互感器接线

（10）住宅照明线路实训
