高联电子GLWJ-1型 微机接口控制创新实验箱
发布时间：2019-12-18 浏览次数：1781
一、浙江高联电子设备有限公司GLWJ-1型技术指标：
1、真实的USB2.0通讯接口模式。（注：非串口转换接的USB）
主板设有三种实验联线模式：即：2mm自锁单线联接实验、11个8芯（DC3）座连线模式、15个8芯单排针及3个4芯单排针模式。
2、通过大规模可编程器件可进行微机原理与接口的毕业设计与创新实验。
3、基本接口有：±12V/1A；+5V/3A，1个复位按键、1个电源开关、I/O开放扩展口、压力/温度传感器、A/D（ADC0809）、D/A（DAC0832）、配置独立的8251串行通信（可做创新扩展串口实验）、1个扩展试验区（40脚芯片插座，20脚芯片插座各一个）、RS232接口、12864中文液晶屏、双色LED点阵、模拟量输入输出、8个逻辑电平开关、1个继电器、8个LED彩灯（3红3黄2绿）、6个LED八段数码管（共阴极）、2路单脉冲源、红外发送接收、并行8255、8253、8251、8237DMA、8259中断、简单并行接口74LS244及74LS273、4*4键盘显示、语音功放区、1个直流电机实验区、1个步进电机实验区、ARM/ROM扩展、8个常用逻辑门电路、1个逻辑笔、2个10K多圈电位器、频率源（1M和2M）、地址译码等。
4、可进行计算机组成原理及体系结构实验。
5、Windows接口操作平台：方便地人机对话操作窗口一目了然。
6、扩展功能接口：选配Altera Cyclone或Xilinx CPLD/FPGA，配合微机原理接口实验箱进行各项扩展实验。
7、功能强大的软件集成开发环境，支持Win2000；WinXP等操作系统。
8、实验台自带电源保护电路,一旦接线发生错误切断电源。
二、浙江高联电子设备有限公司GLWJ-1型实验项目：
实验1_1_简单并行接口74LS244
实验1_2_简单并行接口74LS273
实验2_1_七段数码管静态显示
实验2_2_七段数码管动态显示
实验2_3_七段数码管动态显示
实验3_IO地址译码
实验4_继电器控制
实验5_竞赛抢答器
实验6_交通灯控制实验
实验7_1_8259基本中断
实验7_2_8259优先级中断
实验7_3_Windows中断
实验8_1_数模转换器（锯齿波）
实验8_2数模转换器（正弦波）
实验9_1_模数转换器（电压转16进制数据）
实验9_2_模数转换器（波形显示）
实验10_温度传感实验
实验11_压力传感实验
实验12_电子琴
实验13_步进电机控制实验
实验14_直流电机转速控制实验
实验15_键盘查询读值(新)
实验16_LCD12864液晶显示实验
实验17_1_双色点阵发光二极管显示实验（逐行逐列显示）
实验17_2_双色点阵发光二极管显示实验（2字显示）
实验18_集成电路测试
实验19_串行通讯
实验20_DMA传送
实验21_1_可编程定时器计数器8253
实验21_2_可编程定时器计数器8253
实验21_3_可编程定时器计数器8253
实验22_1_可编程并行接口（8255方式0）
实验22_2_可编程并行接口（8255方式0）
实验23_片内存储器读写
实验24_保护模式下32位编程
实验25_DMA传送（8237外部触发块传送模式）

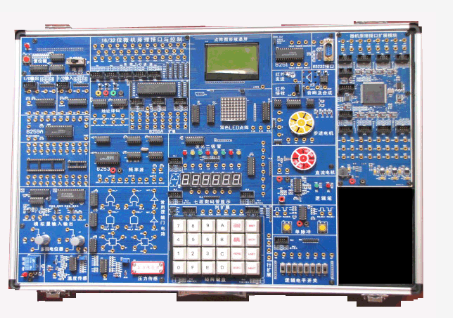

三、浙江高联电子设备有限公司GLWJ-1型参考图片：
