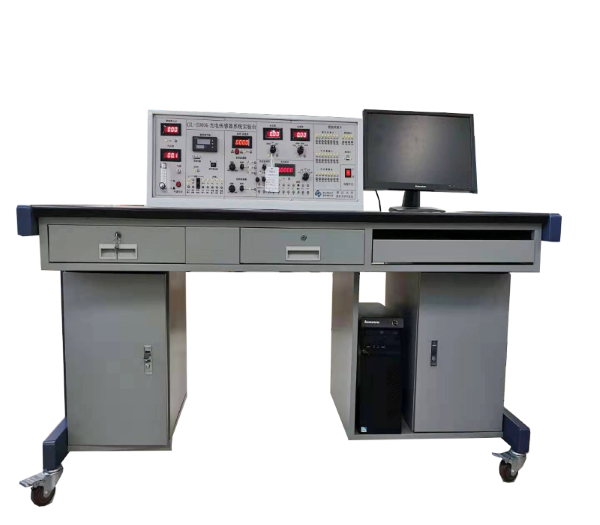

光电传感器实验台的讲解

光电传感器实验台为模块化结构的光电类教学实验装置，主要用于各大专院校、中专及职业技术院校开设的光电子、信息工程、物理电子技术等专业光电子技术的基础教学实验。

下面详细说明光电传感器实验台的作用特点，使用方法以及注意事项等问题。

一、光电传感器实验台组成

光电传感器实验台主要有主机箱、温度源、传感器与光源及安装架、实验模板、实验桌5大部分组成。

1、主机箱：

装有漏电空气开关、供电电源AC220V，50Hz、额定功率500W／台。

⑴、高稳定具有过载保护功能的直流稳压电源：

0～12V（光源调节）连续可调直流稳压电源，电流2A

0～24V连续可调直流稳压电源，电流0.5A

±15V、±5V、+5V稳压电源，电流0.5A

⑵、恒流源：0～20mA连续可调

⑶、气压源：气压4～20KPa（通过调节玻璃转子流量计、旋钮、气压输出大小可调）

⑷、显示表

电流表：DC　20μA～200mA  (量程四档切换)

电压表：DC　200mV～20V （量程三档切换）

频率/转速表：f  0～9999Hz、  n  0～9999  r/min

光功率计表： 0～20mW

光照度计表：0～1999Lx

气压表：0～90KPa

⑸、PID智能调节器

2、温度源：

环境温度～150℃

3、传感器与光源及安装架：

 ⑴、 传感器：

    Cds光敏电阻 (功率≤20mW  暗阻≥5MΩ)

    光敏二极管　(2CU2B  峰值波长880nm  工作电压≤15V  暗电流≤0.2μA)

    光敏三极管　(3DU33  峰值波长880nm  工作电压≤15V  暗电流≤0.3μA)

    硅光电池  (SPS0606  峰值波长700nm  开路电压300mV)

    反射式光耦 （YL500 红外发射、接收对管组合）

    红外热释电传感器  (KDS9  响应波长5000nm～15000nm)

    红外热释电探测器  (GH7181 探测距离1～5m  响应波长5000nm～15000nm)

    光照度计探头  (测量范围0～1999Lx)

    光功率计探头  (测量范围0～20mW)

    光纤位移传感器  (Y型双D半圆结构  量程1mm  线性度±5％)

    光纤温度压力传感器 (多芯单根光纤传光型 测温范围常温～120℃  测压范围4～20kPa)

    Pt100铂电阻温度传感器  (0～150℃)

    AD590集成温度传感器  (0～120℃)

    PSD位置传感器  (量程±2mm)

    ⑵、光源：

    卤钨灯  (日光色连续光谱光源  工作电压12V  功率10W  光谱功率不是定值)

    纯白发光二极管  (HW3-1-22  复色光)

    红外发射二极管  (BT401  波长940nm)

    半导体激光器  (波长660nm  工作电压3V  功率3～5mW )

    六种波长带通滤光镜 (主峰值波长660nm、600nm、560nm、510nm、470nm、400nm)

 ⑶、测试装置安装基座：由底座、支座、导轨、等组成。可卸式安装各种光电器件探头，光源等。

4、实验模板(调理电路)：

光电器件实验（一）模板   光电器件实验（二）模板  光纤位移传感器实验模板

光纤温度、压力实验模板    PSD传感器实验模板     光电器件实验（光电开关）模板

光电器件实验（光调制）模板  光电转速实验模板    可见光光功率计模板

5、实验桌：

尺寸为1600*710*1160mm。

二、电路原理

        实验电路原理已印刷在实验模板的面板上，实验接线图参阅示范实验。

三、光电传感器实验装置特点

        1、主机箱在开机前将电压表量程选择旋钮打到2V档；电流表量程选择旋钮打到200mA档；其余旋钮都打到中间位置。

        2、将AC　220V 10A电源线插头插入市电（AC 220V±5％ 50Hz）插座中，合上电源开关，数显表显示0000，表示实验台已接通电源。

        3、实验前应先阅读示范实验指南，每个实验均应在断开电源的状态下按实验线路接好连接线（实验中用到可调直流电源时，应在该电源调到实验值后再接到实验线路中），检查无误后方可接通电源。通过做示范实验掌握实验方法后再自己组织开发其它实验。

        4、合上温控仪电源开关，在仪表参数及状态设置好的情况下，调节仪的PV显示测量值；SV显示给定值。

        5、合上气源开关，气泵有声响，说明气泵工作正常。

四、仪器维护及故障排除

　1、维护

　⑴　防止硬物撞击、划伤实验台面；防止传感器及实验模板跌落地面损坏。

　⑵　实验完毕要将传感器、配件、实验模板及连线全部整理放置好。

　2、故障排除

    ⑴　开机后数显表都无显示，应查AC220V电源有否接通；主机箱中的保险丝是否烧断。

　 ⑵　温度源不正常工作，检查温度源电源开关有否打开；温度源的保险丝是否烧断；温控仪设置是否准确。

五、使用注意事项

1、实验台总功率为0.5kW，要求AC 220V±5％ 50Hz电源供电，否则会产生信号不稳定甚至损坏仪器。

2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机箱的面板和实验模板面板。

3、严禁将主机箱的电源、信号源输出端与地（⊥）短接，因短接时间长易造成电路故障。

4、严禁将主机箱的±电源接入实验模板时正负电源接反。

5、实验接线时，应手握实验线插头轻插轻拨，严禁拉扯线体。

6、在更换接线时，应断开电源，只有在确保接线无误后方可接通电源。

7、实验完毕后，请将传感器、实验线及实验模板整理放置好。

8、如果实验台长期未通电使用，在实验前先通电十分钟预热，再检查按一次漏电保护按钮是否有效。

以上为光电传感器实验台的讲解内容。
