智能楼宇实验装置认知实验

一、实验目的

 1.掌握智能楼宇实验装置中使用的各种传感器，控制器，阀门和电动执行器的工作原理。

 2.了解智能楼宇实验装置中包含的各种子系统。

二、原理与说明

 1.传感器及其原理

 在测量过程中将物理，化学和机械量转换为电信号的设备称为传感器。 将传感器获得的电信号转换为标准电信号的设备称为发射器。

 传感器和变送器是工业自动化控制和信息检测技术中必不可少的控制元素。 它可以将模拟量或开关量（例如温度，压力，流量，液位，位置等）转换为电信号，然后由自动控制仪器或计算机进行控制和调整。 借助传感器和变送器，可以测试和评估智能建筑的各种参数，以及过程控制和调整，以及远距离传输和信号处理。 当前，传感器和变送器的总体发展趋势是朝着小型化，多功能和智能化发展。 特别是，添加了数据处理功能，自我诊断功能，硬件和软件功能的组合，人机对话功能，界面功能，显示和报警功能。 它们已被广泛用于楼宇自动化。

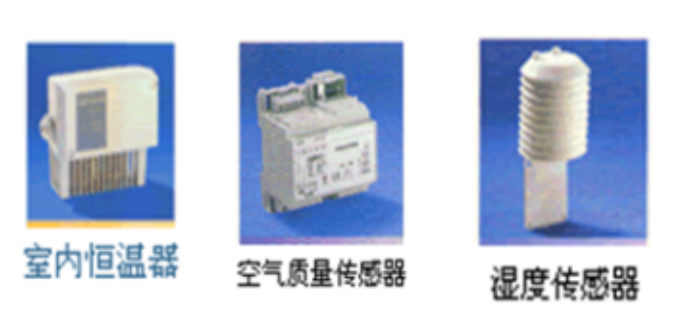

 （1）温度传感器温度传感器用于测量水管或空气管中介质的温度，以控制相应的泵，风扇，阀，风门和其他执行器的开度。

 （2）湿度传感器湿度传感器用于测量风管中介质的湿度，以控制相应的加湿阀的开度。

 （3）压力或压差传感器压力或压差传感器主要用于检测水管或空气管中的压力和压差，从而控制相应的变频器来调节水泵或风扇的速度 ，或调节比例阀的开度。

 （4）流量传感器流量传感器主要检测水系统中的液体流量，以控制相应泵阀的数量。

 上述传感器通常用于控制模拟量，输出模拟量为0〜10 V或4〜20A。该结构是传感器和变送器的组合。
