过程控制实验装置操作说明

一、实验目的

1、了解简单过程控制实验装置的构成及仪表的应用（熟悉仪表的操作）。

2、掌握简单过程控制实验装置的原理及仪表使用。

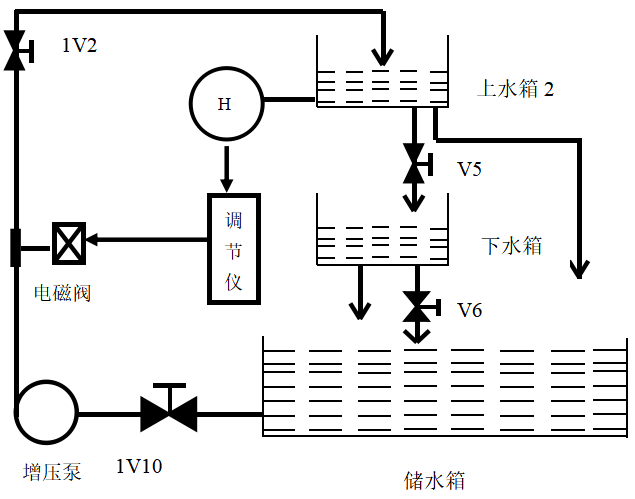

二、 过程控制实验装置流程图

三、 过程控制实验装置的实验原理

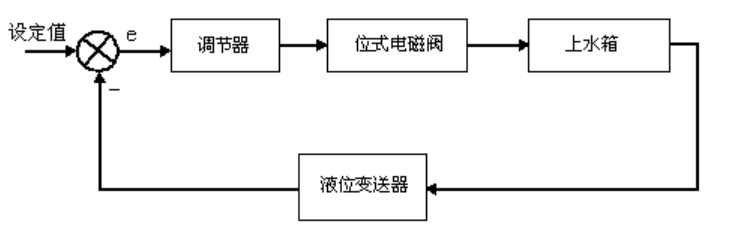

本实验采用位式控制原理进行液位的范围控制，即，将液位控制在一定的上下限范围内。水箱液位变送器输出信号，经AI-818仪表进行处理后与设定上下限水位值进行比较。控制仪表内继电器触点状态，对位式电磁阀进行控制，以达到控制目的。位式控制方块原理图如下：

四、实验步骤

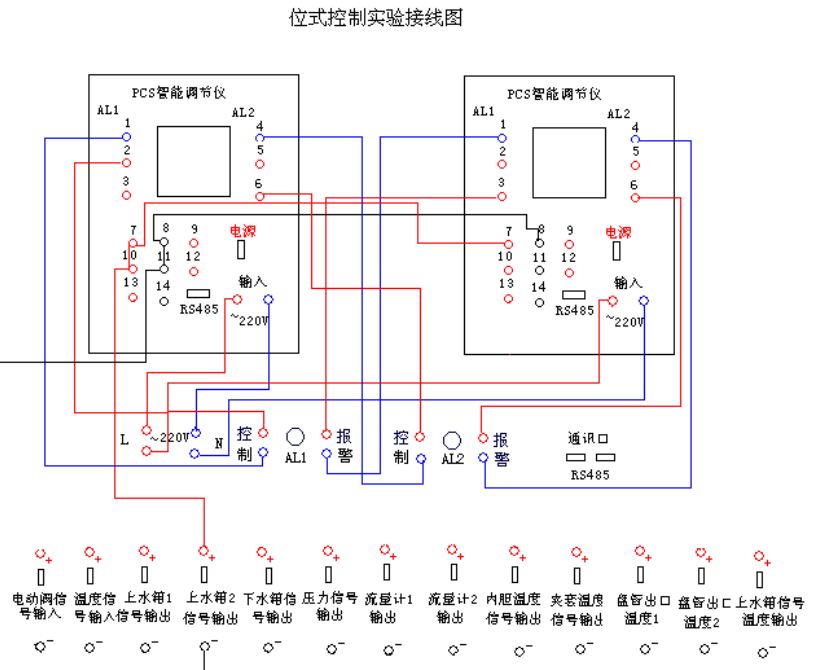

1、 按附图位式控制实验接线示意图接好实验导线。

2、 将手动阀门1V2、V5打开，将手动阀门1V1、1V3、1V6、1V7、LV关闭。

3、 先打开实验对象的系统电源，然后打开控制台上的总电源，再打开仪表电源。

以上为过程控制实验装置操作说明一节
