电力电子实验装置使用注意事项

电力电子实验装置使用注意事项

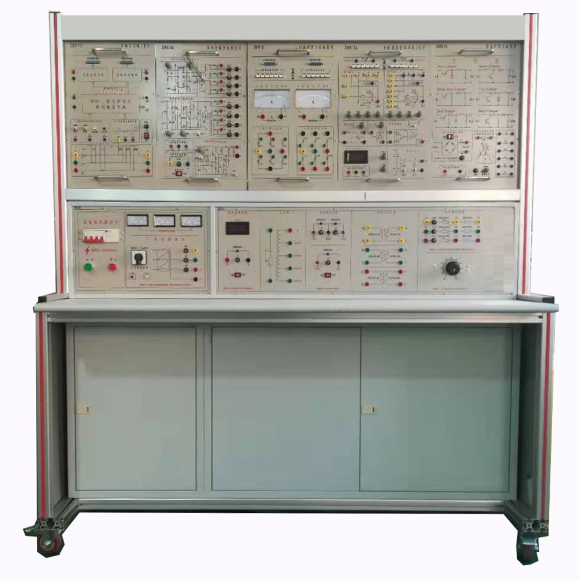

  GLPE-1型电力电子实验装置根据现在的新的器件和线路结合学生应该学习的基础知识等 ，设计能适应项目化教学需求，又能与实际生产想结合的电力电子教学实验平台。大容量的第三代绝缘栅型双极性晶体管IGBT,因其具有电压型控制，输入阻抗大、驱动功率小，开关损耗低及工作频率高等特点，其有着广阔的发展前景。本实验装置属于强电实验设备，使用不当会影响设备使用寿命。使用过程中应注意以下事项：

   1、直流他励电动机启动时，须将励磁回路串联的电阻Rf1调至很小，先接通励磁电源,使励磁电流很大,同时必须将电枢串联启动电阻R1调至很大,然后方可接通电枢电源。使电动机正常启动。启动后，将启动电阻R1调至零，使电机正常工作。

   2、直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。同时必须将电枢串联的启动电阻R1调回到很大值，励磁回路串联的电阻Rf1调回到很小值。给下次启动作好准备。

   3、测量前注意仪表的量程、极性及其接法，是否符合要求。
