传感器实验装置实验二——应变片半桥特性实验

一、实验目的

了解应变片半桥（双臂）工作特点及性能。

二、基本原理

应变片基本原理参阅实验一。应变片半桥特性实验原理如图2—1所示。不同受力方向的两片应变片（上、下二片梁的应变片应力方向不同）接入电桥作为邻边，输出灵敏度提高，非线性得到改善。其桥路输出电压Uo≈(1／2)(△R／R)E＝(1／2)KεE 。

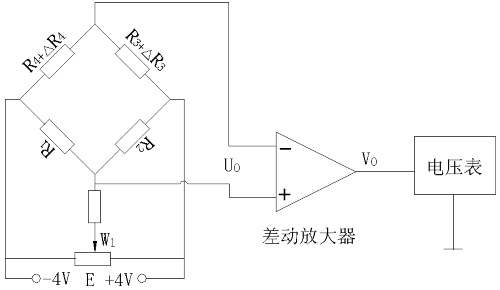

图2—1  应变片半桥特性实验原理图

三、需用器件与单元

机头中的应变梁、振动台；主板中的F/V电压表、±4V电源、箔式应变片输出口、电桥、差动放大器；砝码。

四、实验步骤

除实验接线按图2—2接线即电桥单元中R1、R2与相邻的二片应变片组成电桥电路外。实验步骤和实验数据处理方法与实验一完全相同。实验完毕，关闭电源。

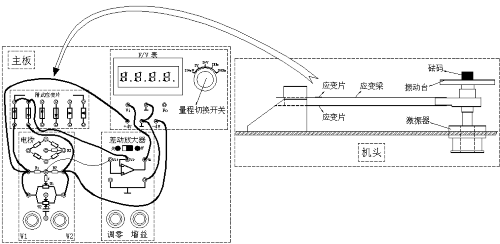

图2—2  应变式传感器半桥接线示意图

五、思考题

半桥测量时两片不同受力状态的电阻应变片接入电桥时，应接在：（1）对边?（2）邻边?为什么?
