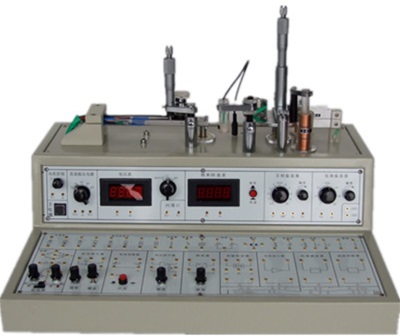

一、概述

（一）安装台部分

传感器实验仪的两个平行振动梁自由端及振动圆盘下面都装有磁钢，可做静态或动态测量。应变梁材质为不锈钢，结构端有很好的线性位移。

（二）配置的传感器

1、磁电式传感器

电阻30Ω－40Ω，由线圈和铁芯组成，灵敏度0.5v/m/s

2、电涡流位移传感器

量程3mm，直流电阻1Ω－2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成

3、差动变压器

量程≥5mm  直流电阻5Ω－10Ω，由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体

4、电感螺管式传感器量程≥5mm

5、热电偶传感器

直流电阻10Ω左右，由两个铜一康铜热电偶串接而成，分度号为T，冷端温度为环境温度

6、霍尔式传感器 日本JVC公司生产的线性半导体霍尔片，它置于环形磁钢构成的梯度磁场中,量程±3mm

7、金属应变式传感器

铂式应变电阻值350Ω×4，温度补偿片350Ω×2

8、压电加速度传感器

双陶瓷压电晶片和铜质量块构成。谐振频率>35Hz

9、传感器实验仪的电容式传感器量程±5mm， 由两组定片和一组动片组成的差动变面积式电容传感器

（三）信号及变换

1、电容变换器

由高频振荡，放大和双T电桥组成的处理电路

2、电压放大器

增益约为5 倍，同相输入，通频带0-10KHz

3、电桥

用于组成应变电桥，提供组桥插座，标准电阻和交，直流调平衡网络

4、差动放大器

通频带0-10kHz，可接成同相，反相，差动输入结构，增益为1-100倍的直流放大器

5、移相器

50kHz时允许极大输入电压10Vp-p，移相范围≥±20°

6、相敏检波器

可检波电压频率0-10kHz，允许极大输入电压10Vp-p，极性翻转整形电路与电子开关构成的检波电路

7、涡流变换器：

输出电压≥∣8∣V，变频调幅式变换电路，传感器线圈是振荡电路中的电感元件

8、低通滤波器：

由50Hz陷波器和RC低通滤波器组成，转折频率35Hz

9、电荷放大器

电容反馈型放大器，用于放大压电传感器的输出信号

（四）传感器实验仪配备二套显示仪表

数字式电压/频率表、电流表：

电压表3位半显示，电压范围0—2V、0—20V，

频率表3位半显示，频率范围10KHz。

（五）二种振荡器

1、音频振荡器

0.4KHz—10KHz输出连续可调，V-p-p值20V，0°、180°反相输出，Lv端极大功率输出电流0.5A。

2、低频振荡器

1—30Hz输出连续可调，Vp-p值20V，极大输出电流0.5A，Vi端可提供用做电流放大器。

（六）二套悬臂梁、测微头

双平行式悬臂梁二副，其中一副为应变梁，另一副装在内部与振动圆盘相连，梁端装有永磁钢、激振线圈和可拆卸式螺旋测微头，可进行压力位移与振动实验。

（七）电加热器二组

由电热丝组成，加热时可获得高于环境温度30℃左右的升温。

（八）二组稳压电稳

DC±15V，主要提供高性能低文波小数温度实验时的加热电源，极大激励1.5A。±2V～±10V五档输出，极大输出1A。

（九）资料与附件

实验指南、实验叠插线、多种涡流被测体片、称重砝码、信号线等。

二、示范实验内容

1、热电偶的原理和现象

2、移相器实验

3、相敏检波器实验

4、应变片性能——单臂电桥

5、应变片单臂、半桥、全桥比较实验

6、应变片的温度及补偿实验

7、应变片——交流全桥实验

8、交流全桥的应用——振幅测量实验

9、流全桥的应用——电子称实验

10、电涡流式传感器的静态标定实验

11、被测体材料对电涡流传感器特性的影响实验

12、电涡流传感器的应用——振幅测量实验

13、电涡流传感器的应用——电子秤实验

14、差动变压器的性能实验

15、差动变压器零点残余电压补偿实验

16、差动变压器的标定实验

17、差动变压器的应用——振动测量实验

18、差动变压器的应用——电子秤实验

19、差动螺管式传感器的静态位移性能实验

20、差动螺管式传感器的动态位移性能实验

21、霍尔传感器的直流激励静态位移特性实验

22、霍尔传感器的应用——电子秤实验

23、霍尔传感器的交流激励静态位移特性实验

24、霍尔传感器的应用——振幅测量实验

25、磁电式传感器的性能实验

26、差动面积式电容传感器的静态及动态特性实验

27、双平行梁的动态特性——正弦稳态影响实验

28、PN结温度传感器测温实验

29、热敏电阻测温演示实验

30、压电传感器的动态响应实验

31、压电传感器引线电容对电压放大器的影响、电荷放大器实验
