一、概述：

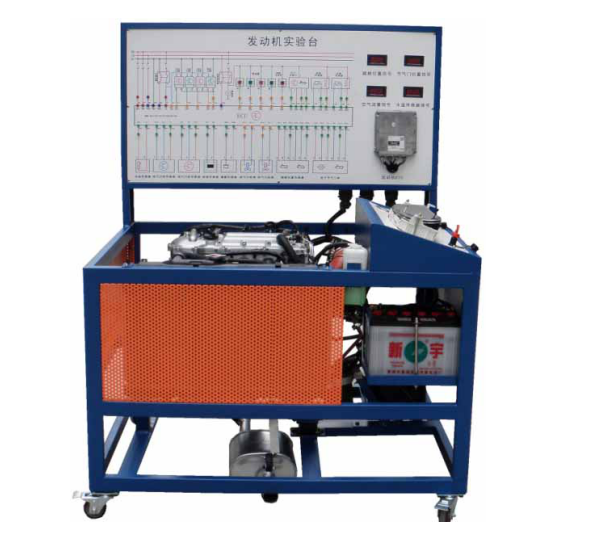

本汽油发动机实训台以电喷汽油发动机总成为基础，由发动机运行台架和电控试验台两大部分独立组成。适用于电控汽车发动机检测与维修实训教学，能够满足对电控汽车发动机的结构、工作原理、故障设置及诊断的教学需要。

二、产品配置：

1、实训台主台架配备原车电控汽油发动机总成、所有的传感器、执行器、供油系统、散热系统、电源系统、进排气系统、油门操纵机构等；

2、控制台铝合金面板设有组合仪表、控制电脑ECU、OBDⅡ检测座（电脑数据检测端口）、防盗电脑、带钥匙芯片原车点火开关、1个数字喷油脉宽表、3个数字式传感器信号电压表；3个传感器信号模拟装置；电控试验台机箱为全金属喷塑，铝合金喷塑面板，并在面板上铭刻了发动机电控系统电路彩色原理图，外接式的检测端子。

三、产品特点：

1、本汽油发动机实训台由发动机电控单元、原车线束、点火开关、组合仪表、OBD-II诊断座、油箱、水箱、蓄电池等组成；

2.、控制面板图采用喷塑铝板制成，永不褪色；

3.、面板电路图详细、完整、并装有大量数据检测孔，孔旁都标有脚号；

4、LED动态显示系统设计先进，氧传感器指示会自动显示混合气浓、稀，4只喷油嘴工作动态显示；

5、实训台主要传感器信号都配有模拟装置，可快速演示信号变化，对电喷发动机系统的影响；

6、故障设置系统设计有十几路故障，配合解码仪可进行比真车效果还要好的排故实验、实训；

7、原厂发动机，装备正厂零部件，系统运转正常，出厂时无故障码；

8、防盗系统采用正厂防盗电脑，配有原厂防盗密码，点火钥匙内配有电子芯片，开机自动识别；

9、钢架结构采用无缝焊接，金属表面采用高温喷塑处理，漆面坚固，带有移动脚轮和脚轮自锁装置。

四、外形尺寸：

台架尺寸：（长*宽*高）1600*1000*1000（mm）控制箱尺寸：（长*宽*高）1000*600*800（mm）
