启动系统示教板
启动系统示教板
本启动系统示教板以大众萨特B5全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构和工作原理及过程。
启动系统示教板
一、产品简介
以大众系列启动系统实物为基础，充分展示汽车启动系统的组成结构和工作过程。配以测试端子以及故障模拟系统组成。适用于汽车启动电路构造与维修实训教学，能够满足对汽车启动工作原理、故障设置及诊断的教学需要。
二、产品配置

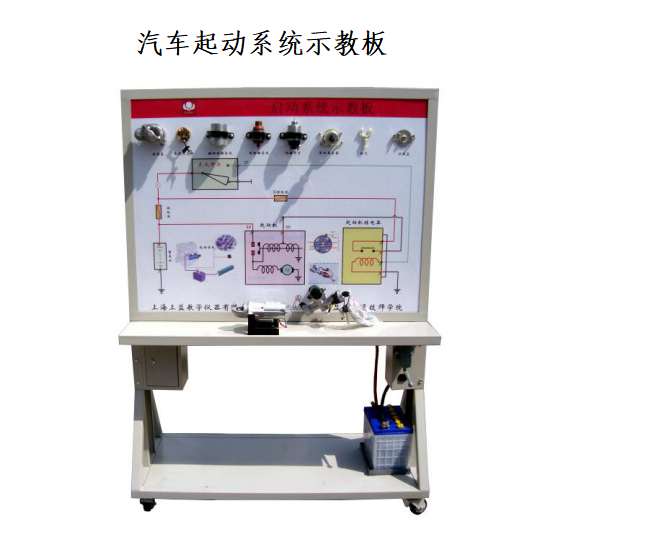

示教板分为上下二大部分，上部为金属喷塑机箱加铝合金喷塑面板，铭刻了启动系统电路原理图，面板上方将一台起动电机分解后，按装配关系布置陈列出来，下方装备了点火开关、系统电压表和电流表以及外接式的检测端子；下部为金属喷塑机柜，柜子的有机玻璃窗口内安了一台车用起动电机、蓄电池、大容量开关电源等，设备可以和充电系统示教板配合使用。
三、产品特点
1、电源采用开关电源与免维护蓄电池并联运行，可自动充电，并可提供起动机工作时所需的短时间大电流。
2、大面积喷砂面板、电路图，图上零部件代号与图下方零部件名称一一对应。
3、 起动电机分解部件与实际可运行电机两者结合，电路，结构，装配关系一目了然。
4、电路图上装有相应检测孔，电路上装有电流、电压表便于教学、实验。
5、可选择与汽车充电系统连接，真实还原原车充电启动动态测试。
6、可选择故障模拟装置（手动，遥控），模拟常见故障，便于学生考试。
7、钢架结构采用无缝焊接，金属表面采用高温喷塑处理，漆面坚固，带有移动脚轮和脚轮自锁装置。
四、外形尺寸
外形尺寸（长*宽*高）：850*500*1800mm
