发动机点火系统示教板

本发动机点火系统示教板选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。

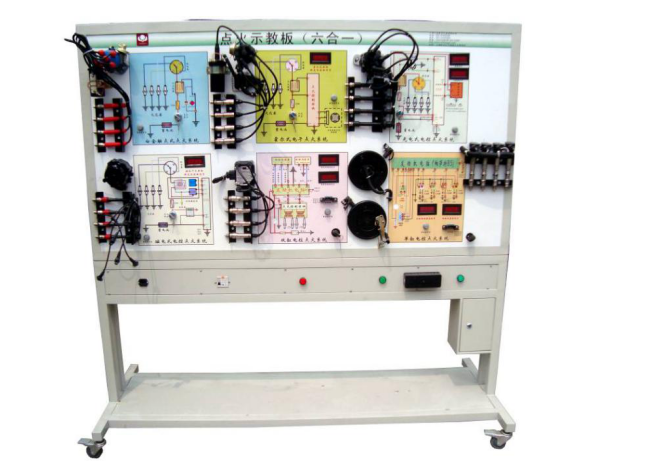

发动机点火系统示教板(六种点火方式)

本产品选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。适用于中高等职业技术院校普通教育类学院和培训机构对汽车点火系统的理论和维修实训的教学需要。

本实训台功能齐全、操作方便、安全可靠。

1、适用于各类型院校及培训机构对汽车点火系统理论和维修实训的实训教学需要。

2、适用于各类型院校及培训机构对汽车点火系统模块单元教学需要。

3、适用于汽车职业技能鉴定考核的需要。

4、适用于汽车点火系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

安装六种不同类型点火系统实物:

①四缸传统触点点火系统；

②大众普桑霍尔电子点火系统；

③大众电控双缸点火系统;

④磁脉冲有分电盘式点火系统整套配件(丰田5A-FE);

⑤电控单缸点火系统(帕萨特);

⑥日产SR20光电式点火系统整套配件;

发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、移动台架等及使用说明书等。

1、可运行六种不同类型汽车点火系统，展示六种不同类型汽车点火系统的组成结构及原理。

2、操纵点火开关与电机调节开关，可真实演示汽车六种不同类型点火系统的工作过程。

3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。

4、用LED 灯显示工作状态。

5、面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

6、数显表显示传感器信号电压值。

7、面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。

8、大众电控单/双缸点火系统，安装OBD诊断座，可测试系统故障码及数据流等参数。

9、磁电式点火系统，安装丰田诊断座，可测试系统故障码等参数。

10、示教板加装电源总开关、转动部件防护罩等安全保护装置。

11、示教板底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。

12、配备有使用说明书、实验指导书等相关资料。

13、台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。

设备外形：1740*650*1700mm(长*宽*高)
