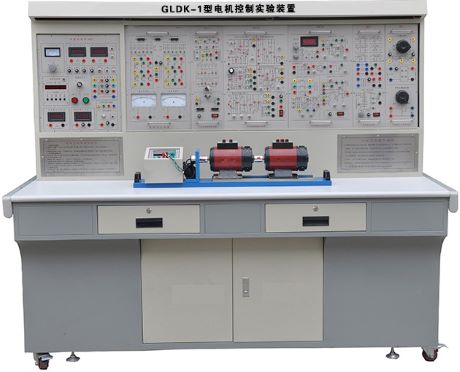

GLDK-1电机控制实验装置产品介绍

一、概述

GLDK-1电机控制实验装置通过实验部件的各种组合，可以完成《电机控制系统实验》、《电机拖动实验》、《自动控制实验》、《电力电子实验》、《工厂供电实验》。是各大专院校、中专职业学校新建实验室和原有实验室设备更新的理想产品。

二、技术条件：

1、工作电源：三相四线（或三相五线）380V±5%，频率50Hz

2、输入电源功率：〈1.5KVA（电机容量：〈3000W）

3、GLDK-1电机控制实验装置尺寸：长1800x宽700x高1560单位（mm）

4、绝缘电阻：〉5MΩ

5、工作环境：环境温度-5℃~40℃相对温度：〈75%（25℃）

6、保护措施：可靠的人身安全保护体系

三、可完成的实验内容：

1、电力电子技术实验

1).单结晶管触发电路和单相半波可控整流电路实验

2).正弦波同步位移触发电路实验

3).锯齿波同步位移触发电路实验

4).单相桥半控整流电路实验单相桥全控整流及有源逆变电路实验

5).三相桥半控整流电路实验单相桥全控整流及有源逆变电路实验

6).单相并联逆变电路实验

7).直流斩波电路实验

8).单相交流调压电路实验

9).三相交流调压电路实验

10).自关断电力电子器件及其驱动与保护电路实验

11).PFC功率因数校正电路实验

12).Buck-BOOST开关拓扑和稳压电源观察实验

13).Cuck开关拓扑和稳压电源实验

14).全桥、半桥开关拓扑和稳压电源实验

15).移相全桥零电压开关稳压电源实验

16).准谐振软开关稳压电源实验

17).单相交流调压（斩控）电路实验

18).单相交流SPWM变频调速电路实验

2、直流调速系统实验

1).晶闸管直流调速系统参数和环节特性测定

2).晶闸管直流调速系统主要单元调试

3).单闭环晶闸管不可逆直流调速系统实验

4).双闭环晶闸管不可逆直流调速系统实验

5).逻辑无环流直流可逆调速系统实验

6).双闭环可逆直流PWM（H桥可逆0调速系统实验

7).直流无刷电机控制实验

3、交流条数系统实验

1).双闭环三相异步电动机调压调速系统实验

2).双闭环三相异步电动机串级调速系统实验

3).串联二极管式电流型变频调速系统实验

4).串联二极管式电压型变频调速系统实验

5).三相异步进电机（SPWM）变频调速实验

6).空间矢量控制（SPVWM）变频调速系统实验

4、控制理论实验

1).典型环模拟实验

2).控制系统瞬态响应及频率特性的测量

3).线性系统串联校正的模拟研究

4).典型非线性环节的模拟实验
