一、产品简介

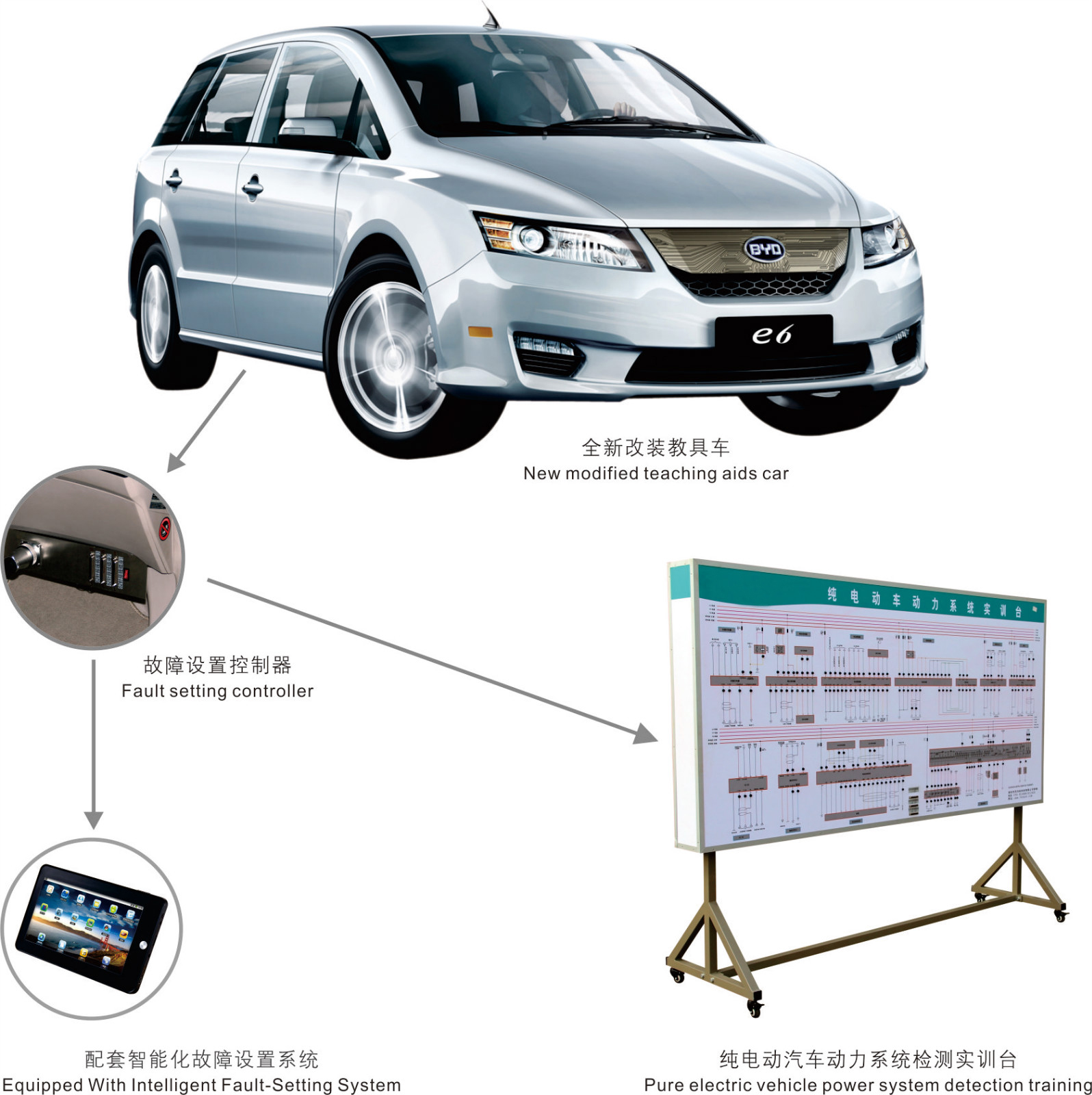

该设备将一台可正常运行的全新比亚迪e6 2012款先行者轿车改装为在线检测教具车，可实时检测与诊断原车组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等的动、静态信号参数。适用于中高等职业技术院校、普通教育类学院和培训机构对油电混合动力整车理论和维修实训的教学需要。

二、功能特点：

1. 整车结构完整，各控制系统、传感器、执行器齐全，可正常运行；

2. 可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等)；

3. 制作可移动“汽车检测实训台”，可分别进行以下控制系统的检测实训：

1).组合仪表控制单元

2).网关控制单元

3).P档电机控制单元

4).电机控制单元

5).档位控制单元

6).车载充电器控制单元

7).DC/DC控制单元

8).高压电池ECU控制单元

4. “教学示教板”通过专用线束与整车连接，确保连接断开后整车功能完整，保持原车所有功能。

5. 汽车检测实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和原车实物，认识和分析各控制系统的工作原理。

6. 汽车检测实训台面板上安装有检测端子，可直接在面板上进行原车组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等的检测实训。

7. 汽车检测实训台面板上安装有诊断座，可连接专用或通用型汽车解码器，对组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

8. 汽车检测实训台面板部分采用1.5mm厚模具成型铝合金框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

9. 配备智能化故障设置和考核系统：

1).采用MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，拥有专利技术，系统稳定、不易感染病毒。

2).控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

3).驱动模块内置智能故障设备控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。

4).可通过PC控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

5).可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障，共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障，共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

同步PC版：

GL-DZ型纯电动汽车在线检测实训设备http://www.gaolian.tech/prodisplay.php?id=283
