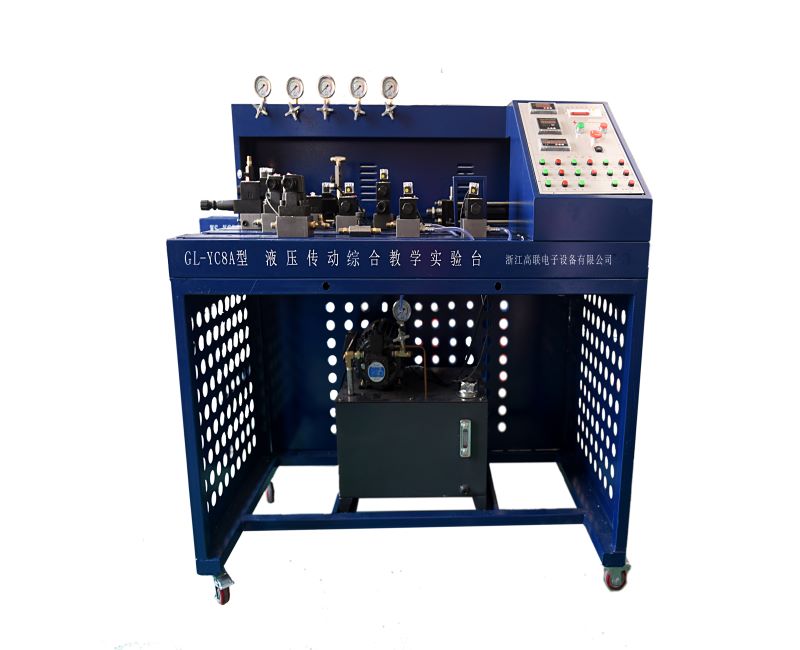

液压传动综合实验台【GL-YC8A型】
液压传动综合实验台【GL-YC8A型】
GL-YC8A型液压传动综合实验台的油泵性能实验测试所测数据：泵出口压力 p (MPa)、输出流量 Q(L/min) 电机输入功率 P(KW)、泵的总效率、容积效率、机械效率和泄漏量q(L/min)等。
一、 检测参数
油泵性能实验测试所测数据：泵出口压力 p (MPa)、输出流量 Q(L/min) 电机输入功率 P(KW)、泵的总效率、容积效率、机械效率和泄漏量q(L/min)等。
节流调速实验测试所测数据：泵出口压力 p (MPa)、工作缸入口压p4 (MPa)、工作缸出口压力 p3 (MPa)、工作缸进程运动速度 v(m/s)等
二、主要设备技术指标
液压系统压力：6.3Mpa
液压系统流量 17L/min(调定)
电机功率：3KW
电机转速：1450/ min
液压缸活塞直径：50mm
液压缸活塞杆直径：28mm
液压缸有效工作行程：250mm
