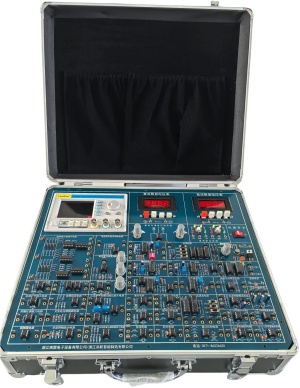

GLCK-2型测控电路实验箱产品介绍

一、测控电路实验箱配置

1.直流稳压电源：±5V/0.5A，±12V/0.5A和两路1.3～18V/0.5A稳压电源

2.函数信号发生器频率范围：2Hz～2MHz，输出幅度峰峰值为0～16VP-P

3.六位数显频率计：1Hz—10MHz

4.交/直流数字电压表

（1).直流数字电压表：测量范围0～20V，分200mV、2V、20V三档

(2).数字式真有效值交流毫伏表：测量范围0～20V，分200mV、2V、20V三档

5.实验模块：通用电路，差动放大，同相交流放大，双/三高共模抑制比放大电路，频率调制/鉴频，调幅/解调，反相滞回比较器，窗口比较器，开关电容滤波器，精密全波整流，自举组合电路，移相电桥，脉宽调制，开关式调制，波形转换，全波相敏检波，分频，负载，电阻链分相细分电路、锁相环、可控硅调压

二、实验项目

1.差动放大器实验

2.信号放大电路实验

3.信号运算电路实验

4.电压比较器实验

5.电阻链分相细分实验

6.幅度调制及解调实验

7.调相电桥实验

8.脉宽调制电路实验

9.调频及鉴频实验

10.开关电容滤波器实验

11.开关式相乘调制及解调实验

12.精密整流全波检波实验

13.开关式全波相敏检波实验

14.锁相环单元实验

15.分频器实验

16.锁相倍频实验

17.可控硅触发调压实验
