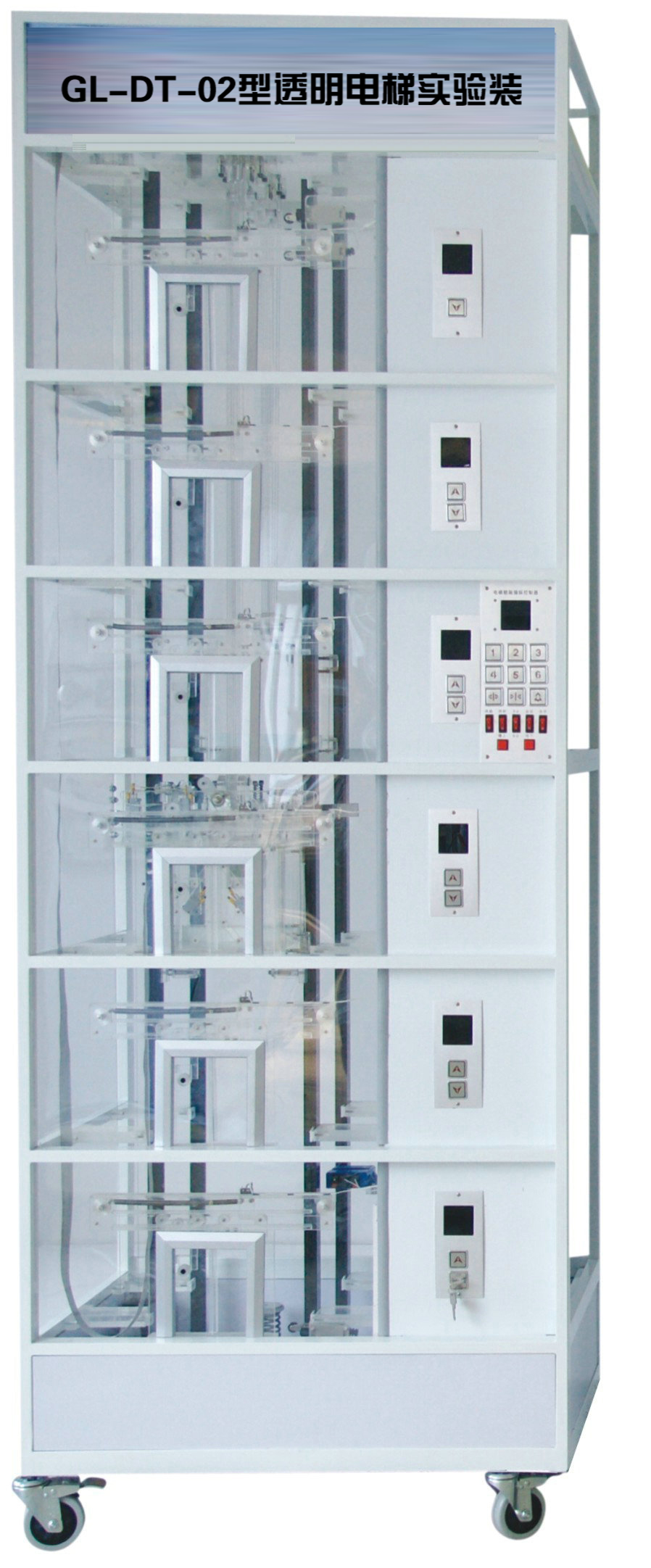

透明电梯实训装置【GL-DT-02型】

一、产品概述

 GL-DT-02型透明电梯实训装置是根据常见的升降式电梯结构，采用透明有机材料制成，结构与实际电梯完全一致，具备实际电梯的所有功能。电梯采用透明有机材料制成，使电梯内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，可以反复实际动手操作。使学生能够直观透彻地了解、掌握电梯的结构及其动作原理。解决了以往电梯教学中单纯的理论教学方式或参观实际电梯时无法全面了解电梯内部结构及运行过程等种种问题。电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速驱动，硬件结构及功能与实际电梯完全一致。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。 GL-DT-02型透明电梯实训装置适用于大中专院校、职业技术学院。

二、基本配置

1、机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、旋转编码器。

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板。

3、井道部分：导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆。

4、厅门部分：厅门、召唤按钮厢、楼层显示装置。

5、轿厢部分：轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、风扇。

三、功能描述

1.超速安全保护系统

当电梯发生意外事故时，轿厢超速或高速下滑时（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因），限速器紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

2.轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

3.门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

4.上、下限位开关

在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不再工作，跟上、下极限开关区分在于此开关不会掉电。

5.厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

6.层门连锁开关

当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

7.终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
