一、概述

1、GL-6000型传感器综合实验台采用模块化设计，可根据实验内容的扩展可增加或减少模块，专业化硬件电路设计，实现从定性到定量的提升。

2、采用透明模块，方便学生了解传感器的内部构造，有助于学生增加感性认识；传感器和传感器电路模块印有电路原理图，可提高学生对基本原理的认识，增加实验效果。

3、可靠性高，具有较大的设计余量和较强的短路保护能力。

4、集信号检测、仪表控制为一体，模拟实际的工业测量系统，知识覆盖面广。

5、配备温度源、气压源、振动源、转动源、信号源等，可作为学生课程设计、毕业设计和开发性实验的平台。可配置多种传感器，在完成典型举例示范实验后，学生可以自行开发实验。

6、硬件和电脑通过USB连接，方便快捷。

7、工作条件

1）输入电源：单相三线AC220V±10％ 50Hz；

2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量：<0.5kVA；

4）外形尺寸：1400mm*800mm*750mm；

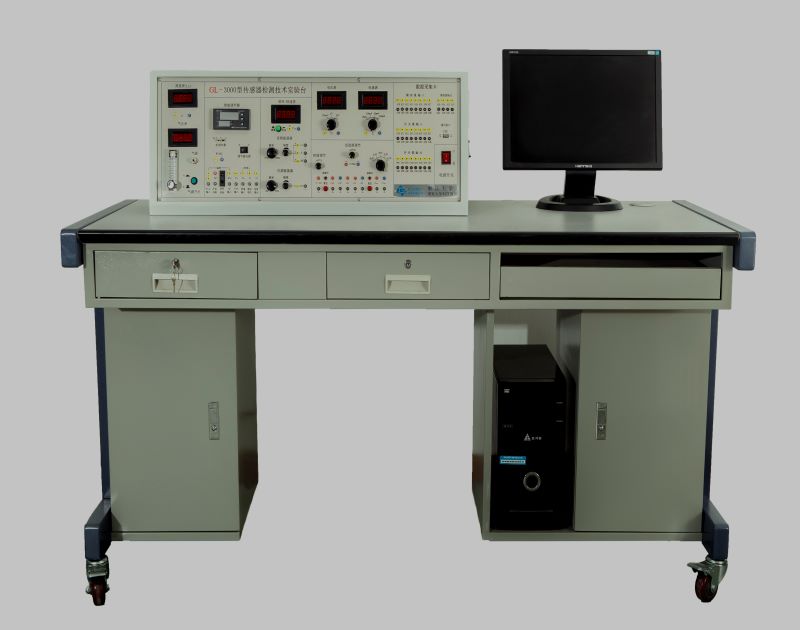

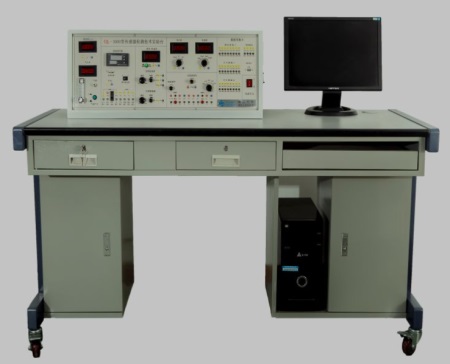

8、GL-6000型传感器综合实验台由主控箱、传感器、传感器实验模块、数据采集系统、实验桌等部分组成。

二、主控箱

主控箱为铁质双层亚光密纹喷塑结构，4mm高强度绝缘面板。

1）气压源0-25Kpa，数字压力表，玻璃转子气体流量计，智能PID控制仪表，USB计算机接口；

2）直流稳压电源：±15V、+5V、±2V-±10V、+2- +24V可调， 音频振荡器0.4KHz-10KHz可调，低频振荡器1Hz-30Hz可调；

3）0-20V数字直流电压表，频率/转速表，计时秒表；

4） 温度源：0-220V交流电源加热，温度可控制在室温至120℃；

5） 振动源：振动频率1Hz-30Hz；

6） 转动源：+2- +24V直流电源驱动，转速可调0-3000rpm。

三、传感器

1、悬臂梁及测微头：双平行悬臂梁，装有磁钢、激振线圈和螺旋测微头，可进行压力位移与振动实验；

2、加热器：输入电压Uin=0-5V，热源温度可高于环境温度30℃；

3、转动源：直流电机驱动，输入电压Uin=0~12V，转速调节范围0~3000rpm；

4、振动源：激振线圈和磁钢组成，输入1Hz~30Hz低频正弦信号，实现振动台上下振动；

5、应变片及检测机构：由压力传感器和托盘构成，应变片阻值350Ω，量程1kG；

6、差动变压器：由透明空心变压器和可移动的铁芯组成，空心变压器由1个初级、2个

次级线圈，铁氧体的行程0-15mm；

7、电涡流传感器：0-15mm，电阻3Ω~5Ω；

8、霍尔传感器：0~±7.5mm，传感器输入和输出内阻为240Ω~550Ω；

9、热电偶：铜/镍铜热电偶，测量范围常温~380℃；

10、电容式传感器：由4组电容定极板和3组电容动极板组成， 位移检测幅度0-±7.5mm；

11、光纤传感器：由FT-420-10型光纤传感器和红外线发射与接收安装机构组成，可应用于位移、振动、压力和速度等非电量的检测；

12、压阻式传感器：传感器采用X型工作片，输入内阻450Ω，输出内阻1kΩ左右，用于压力的测量；

13、压电传感器：由压电陶瓷片和铜块组成，可测量力和加速度；

14、磁电式传感器：内阻为25Ω，灵敏度：0.5V/m/s。

四、传感器电路模块

采用实用的传感器元器件，处理电路采用模块化设计，采用透明有机玻璃盒封装，方便学生了解传感器的内部构造，增加感性认识。

1） 差动放大电路I

采用高共模抑制比仪用放大器，可完成应变片单臂、半桥、全桥实验。

2） 差动放大电路II

采用高共模抑制比仪用放大器，配合应变传感器实验单元，完成霍尔传感器特性、压电式传感器实验。

3） 电容传感器实验模块

由74LS520芯片构成的多谐振荡器产生高频方波信号，通过环形二极管电桥，对被测电容进行充放电，经过处理电路输出一个与电容成正比的电压信号。

4） 压电传感器实验模块

采用电荷放大器作为压电传感器的处理电路，由反馈电容和高增益运放CA3140构成。

5） 电涡流传感器实验模块

6） 光纤传感器实验模块

线路板上的光纤座内封装了红外发射、接收对管并接入电路中。

光纤传感器插入光纤座内，起到导光作用，当光纤探头与被测反光面距离发生改变时，红外接收管接收到的入射光发生变化，从而导致输出电压变化。

7） 移相器，相敏检波器，低通滤波器

包含移相器、相敏检波器、低通滤波器三个单元。移相器移相范围0-20度，相敏检波器由极性反转整形电路与电子开关构成检波电路。低通滤波器为二阶有源低通滤波电路。

8） 温度传感器实验模块

该模块可对Cu50、Pt100、K型热电偶、E型热电偶、AD590的信号进行转换、放大处理，完成多种温度传感器的性能实验。

五、数据采集系统

1）具有8路模拟量输入：6路单端电压输入或3路差分输入，2路电流输入

2）ADC分辨率：12位

3）采样速率：100K/S(全通道下),单通道下不低于200K/S.

4）多种采样方式：定时采样，定长采样，单步采样，实时采样

5）输入低通滤波，过压保护

6）具有16路数字量（开关量）输入输出：8路输入，8路输出

7）支持波形输出：正弦波，方波，三角波，锯齿波任意波形

8）波形频率可调：范围0-10000HZ

9）支持485通讯协议
