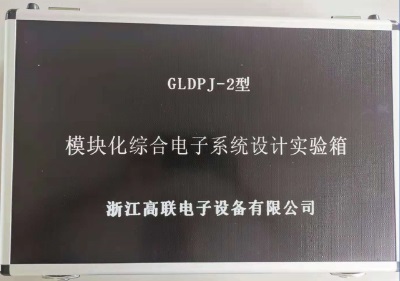

一、实验箱整体说明

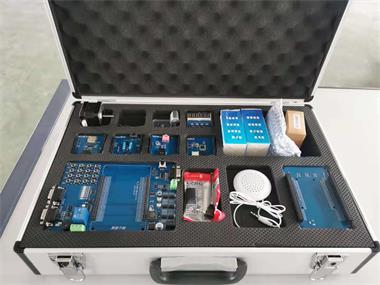

GLDPJ-2型模块化综合电子系统设计实验箱采用基于ARM CORTEX-M3内核的、意法半导体（ST）公司原装进口高性能MCU；实验箱采用模块化、结构化、开放式的创新设计理念，采用整体设计每个模块独立，采用MCU核心+底板+Arduino标准接口板的结构，可更换不同的MCU，可以连接市场上各种各样的现成的创新Arduino功能板。它能满足电子信息、嵌入式及物联网等相关专业方向的实验、实训及毕业设计需求；也能为教师科研项目，电子设计竞赛、单片机竞赛等大学生科技创新活动，提供一个灵活可靠的硬件及软件调试的平台。

二、功能参数

1、处理器：CM3内核，STM32F103ZET6以上芯片（含）；

2、程序下载方式： JLINK或STLINK下载和串口下载两种，分别配套这两种下载方式的下载线；

3、GLDPJ-2型模块化综合电子系统设计实验箱由12V电源供电，配套电压表和电流表，以实时显示系统的供电电压及电流，还配套电压电流流量表，可以测量不同位置的电压或电流；

4、温控模块：带NTC温度传感器，带18B20单总线温度传感器，带2路PWM导热电阻，能实现温度控制功能；

5、步进电机模块：步进电机由PWM1，PWM2，PWM3，PWM4四路输出控制，可实现步进电机的运行。

6、FM收音机模块：采用IIC（SCL、SDA）总线方式，可实现自动搜台和设定固定频率值功能；

7、显示模块：3.5寸 TFTLCD 液晶屏模块，像素480*320，电阻式触摸；6位数码管显示，4路LED及4路按键；

8、直流电机模块：直流电机由PWM1、PWM2控制，可实现调速和正反转的控制；

9、功放模块：可实现不同音源的声音播放功能；

10、矩阵键盘模块：矩阵键盘模块为4×4路；

11、基本IO模块：8路LED指示灯，一个RGB三色灯，一路DA输出指示灯，一路电位器，一路蜂鸣器，一路继电器；

12、MP3模块：可解码MP3格式文件，输出的RL声道可作为功放模块的输入，以实现SD卡音乐的播放功能；

13、加速度传感器模块；

14、底板上配有SD卡座，默认SDIO接口，可以实现SD文件的读写及FAT文件系统的操作功能；

15、CAN接口；

16、485通讯接口；

17、DB9串口通讯接口；

18、USB接口。

三、教学资源：

GLDPJ-2型模块化综合电子系统设计实验箱免费配套电子档资料（光盘或网盘），包含配套工具、安装环境、配套教学资料、实验指导书、实验源码等,免费升级。

四、实验项目

可以完成的设计实验

(1)智能收音机设计；

(2) PWM直流电机调速系统设计；

(3) 基于NTC的温度检测报警系统设计；

(4) MP3音乐播放器设计；

(5) 数字信号开关量采集系统设计；

(6) 温度控制闭环系统设计；

(7) 步进电机调速系统设计；

(8) 多地灯光控制系统设计；

(9)基于 MPU6050的姿态传输系统设计；

(10)基于串口的数字量输入与输出系统设计。
