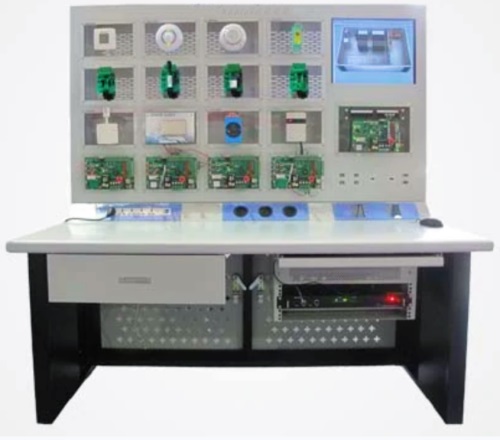

物联网技术实验台【GLW-Z型】

物联网技术实验台【GLW-Z型】

GLW-Z型物联网技术实验台配置铝型材框架、防火桌面板、钣金电箱、电源监控报警模块、安全插拔端子模块、高绝缘的安全型插座与带绝缘护套的高强度安全型插线、智能建筑及 ARM 嵌入式总线网络物联网系统的核心主控真实设备,能完成接线、编程、组态、集成、调试、运行、诊断及维护和二次设计等。

一、平台配置

1、GLW-Z型物联网技术实验台台架:配置铝型材框架、防火桌面板、钣金电箱等;

2、电源监控报警模块:配置有越级跳闸保护、电源间短接检测保护及报警指示等功能;

3、安全插拔端子模块:配置有高绝缘的安全型插座与带绝缘护套的高强度安全型插线,可区分强、弱电流的不同规格的插座及插线;

4、主控真实器件:配置有智能建筑及 ARM 嵌入式总线网络物联网系统的he心主控真实设备,能完成接线、编程、组态、集成、调试、运行、诊断及维护和二次设计等;

5、负载模拟元件:配置有系统所需的各类模拟输入输出负载等;

6、编程开发软件:配置有物联网网络技术相关开发软件,源代码与通讯协议开放,方便拓展与其它系统的集成;

7、建筑仿真教学软件:采用虚拟仿真技术,在模拟动画效果中加入人机交互,以达到教学的目的性与学习的趣味性,加深学生对知识的理解和运用。通过人机交互,使学生在每一个环节都参与其中,便于学生理解理论知识。

8、GLW-Z型物联网技术实验台详细清单

铝型材支架、防火桌面板、高强度钣金电箱、防护挡板、嵌入式编程主机模块、键鼠及其托盘模块、鼠标、液晶显示器、检测执行机构、2P空气开关、漏电保护模块、报警模块、自复位按钮、急停开关、AC220V 导轨三插模块、AC220V 导轨二插模块、DC0-30V 可调开关电源、可调电位器、直流数字电压电流表、四层警示灯、10A 安全插拔端子、5A安安全插拔端子、硬盘录像机、SATA 硬盘、液晶监视器、高速球型摄像机、红外枪型摄像机、自锁按钮带、 DC24V 绿指示灯、继电器转换电路板、DC12V 闪光蜂鸣器、网络视频监控管理软件、视频监控无线客户端软件、DDC 主机、自锁按钮带 DC24V 绿指示灯、自复位按钮带 DC24V 红指示灯、DC24V 黄指示灯、继电器转换电路板、电位器、直流电压调节转换电路板、直流电压输入变送数码管、开放式集成应用与开发软件、嵌入式主控板、水阀及气阀功能模块、光照度传感器及电动窗帘功能模、PM2.5 及空气质量传感器功能模块、空气、土壤温湿度传感器及植物浇灌功能模块、人体热释电传感器功能模块、称重模块、火焰及二氧化碳传感器模块、安防门禁模块、CAN通信适配器、Wi-Fi红外控制器、无线路由器、USB 无线网卡、WiFi触摸屏智能终端、自锁按钮带 DC6.3V 绿指示灯、自复位按钮带 DC6.3V 红指示灯、DC6.3V 黄指示灯、DC6.3V 红、绿指示灯、PM2.5 检测器模拟机、二氧化碳传感器模拟机、压力变送称模拟机、空调及空气净化器等、红外遥控器、ARM 仿真器、PC 智能家居监控软件、Android 智能家居监控软件、ARM 编程开发软件、Android 编程开发软件包、视频接口服务器软件、物联网接口服务器软件、智能楼宇集成监控软件、10A安全插接线、5安安全插接线、安全插接线理线架等。

二、实验实训项目

1、系统的插接线、编程、调试、运行、维护及维修;

2、高清同轴视频信号与硬盘录像机的连接与配置;

3、高速球型摄像机、红外枪型摄像机及监视器与硬盘录像机的连接与监控;

4、通过硬盘录像机控制高速球型摄像机的云台运动与镜头动作;

5、通过硬盘录像机设置与调用高速球型摄像机的云台预置位与巡航;

6、监控画面动态变化与周边报警的自动录像;

7、被动红外入侵探测器、主动红外对射探测器及声光警号与硬盘录像机的连接与设置;

8、视频监控系统与周边安防系统的联动;

9、网络视频监控管理软件的局域网监控;

10、开放式集成应用与开发软件的安装、编程、开发及集成;

11、开放式集成应用与开发软件的监控界面设计、开发及监控;

12、光照度开关及卤钨灯与 DDC 控制模块的连接及日程时间编程;

13、光照度传感器及 LED 灯与 DDC 控制模块的连接及模拟量输入输出编程;

14、被动红外探测器及日光灯与 DDC 控制模块的连接及延时编程;

15、三联场景按钮及日光管与 DDC 控制模块的连接及数字量逻辑编程;

16、紧急开关与 DDC 控制模块的连接及模拟量逻辑编程;

17、基于 CAN 总线通信的光照度传感器检测;

18、基于 CAN 总线通信的空气质量传感器检测;

19、基于 CAN 总线通信的空气温湿度传感器检测;

20、基于 CAN 总线通信的土壤温湿度传感器检测;

21、基于 CAN 总线通信的二氧化碳传感器检测;

22、基于 CAN 总线通信的 PM2.5 检测;

23、基于 CAN 总线通信的重量传感器检测;

24、基于 CAN 总线通信的火焰传感器检测;

25、基于 CAN 总线通信的人体热释传感器检测;

26、基于 CAN 总线通信的安防检测;

27、基于 CAN 总线通信的电动窗帘控制;

28、基于 CAN 总线通信的灯光照明控制;

29、基于 CAN 总线通信的气阀控制;

30、基于 CAN 总线通信的水阀控制;

31、基于 CAN 总线通信的植物浇灌控制;

32、基于 CAN 总线通信的喂鱼控制;

33、基于 CAN 总线通信的空气净化器控制;

34、基于 CAN 总线通信的冷暖风机控制;

35、基于 CAN 总线通信的液晶监视器控制;

36、基于 CAN 总线通信的电锁控制;

37、基于 WIFI 通信的红外学习和控制;

38、基于 CAN 总线的 PC 监控;

39、基于 WiFi 通信的智能家居监控;

40、集成监控软件通过视频接口服务器连接硬盘录像机并监控实时画面;

41、GLW-Z型物联网技术实验台集成监控软件连接 DDC 主机模块并监控实时数据;

42、集成监控软件通过物联网接口服务器连接 CAN 总线并监控实时数据;

43、基于智能楼宇集成监控软件的 SAS.BAS 及 IOT 集成系统的综合集成监控管理。
