碳达峰碳中和检测实验设备【GL2200型】
碳达峰碳中和检测实验设备【GL2200型】
一、产品简介
GL-2200型碳达峰碳中和检测实验设备,是本公司多年生产传感技术教学实验设备的基础上,为适合光电子、信息工程、物理电子技术、材料及新能源技术、仪器科学、计量测试、光电工程、工业自动控制、环境检测等专业的实验课程教学的需要,推出的较新的教学实验设备。
二、产品特点
1、 实验设备选用的实验内容当前最新的气体浓度检测技术。重点学习气体光声效应的原理和应用。学生通过实验应了解光声效应的基本原理和特性,学会合理地选择传感器,掌握检测的原理和方法。
2、 实验设备集中了红外光源,高精度声传感器,弱信号放大系统,气体流量控制系统,光声池等部件,采用了模块化设计,可适用不同专业的学生做实验。
3、 可用于学生进行毕业设计和课题制作,也可以用于研究生在设备基础上开展深入研究工作。
三、产品组成

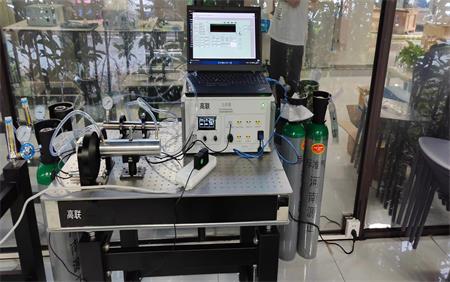

GL-2200型碳达峰碳中和检测实验设备主要有主机、传感器与器件、光源等部分组成。
(一)、主机:光学平台、信号处理部件和气体流量控制部件。供电电源AC220V,50Hz。额定功率200W。
1、光学平台:光源部件,斩波器,滤光片阵列,光声池,探测器部件;
2、信号处理部件:锁相放大信号处理部件,信号显示部件等;
3、气体流量控制部件:配气系统,机械泵,气体流量控制器,气体压力控制器,气体混合腔等组成。
(二)、其他部件:
1、光源:红外热辐射光源,波长范围2~12um,辐射效率>80%;
2、微音器:量程4-20kpa,灵敏度 > 10mV/pa;
3、锁相放大电路模块:工作频率5~5KHz,信号测量范围100uV~100mV;
4、光声池:圆柱谐振光声池;
5、滤光片:4.26±0.05 um,3.31±0.05 um,7.20±0.05 um,2.65±0.05 um,尺寸正负偏差±0. 1 mm;
6、上位机软件;
7、测量灵敏度 < 10ppm(CO2),相对测量精度< 5%;
8、工作温度范围:-40℃~60℃;
9、电气参数:a)数据接口:USB、485串口;b)电源:USB接口,开关电源供电。
(三)、数据采集系统及软件
(四)、实验设备尺寸
实验设备尺寸为:600*400*600(mm)。
四、实验项目
1.光声光谱检测原理及装置实验;
2.光源光强与光声信号强度关系实验;
3. 气体压强与光声信号强度关系实验;
4. 光声腔结构及光声腔不同位置光声信号强度实验;
5. 不同激发光波长与光声信号强度关系实验;
6.采用光声光谱检测原理CO2气体检测实验;
7.采用光声光谱检测原理CO2气体浓度检测实验;
8.采用光声光谱检测原理CO2气体成分和浓度的同步检测实验。
