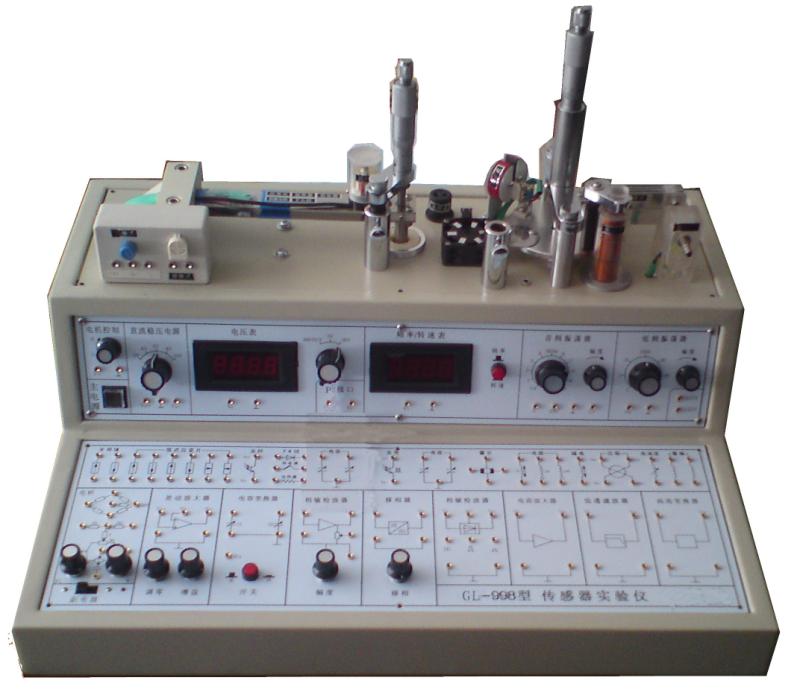

GL998型传感器实验仪产品简介

浙江高联电子设备有限公司的GL998型传感器实验仪包含金属应变式传感器、热电偶传感器、差动变压器、电感螺管式传感器、电涡流位移传感器、霍尔式传感器、磁电式传感器、压电加速度传感器、电容式传感器、压阻式压力传感器、光纤传感器、PN结温度传感器、热敏电阻、气敏传感器、湿敏电阻、光电转速传感器等传感器。

一、GL998型传感器实验仪配置

1、金属应变式传感器

铂式应变电阻值：350Ω×4，温度补偿片350Ω×2

2、热电偶传感器

直流电阻：10Ω，由两个铜一康铜热电偶串接组成

3、差动变压器

量程:≥5mm  直流电阻：5Ω－10Ω

4、电感螺管式传感器：量程≥5mm

5、电涡流位移传感器

量程：3mm，直流电阻:1Ω－2Ω

6、霍尔式传感器

日本JVC公司生产的线性半导体霍尔片，量程: ±3mm

7、磁电式传感器

直流电阻：30Ω－40Ω，灵敏度：0.5v/m/s

8、压电加速度传感器

双陶瓷压电晶片和铜质量块构成。谐振频率：>35Hz

9、电容式传感器

量程：±5mm， 由两组定片和一组动片组成的差动变面积式电容传感器

10、压阻式压力传感器

量程：15Kpa，供电：≤4V

11、光纤传感器

丫形半圆分布光纤、发射、接收电路组成的导光型传感器，线性范围：±1mm。

12、PN结温度传感器

利用半导体PN结良好的线性温度电压特性制成的测温传感器，

灵敏度：-2mV/℃。

13、热敏电阻

半导体热敏电阻 NTC：温度系统为负，25℃时为10K Ω

14、气敏传感器（酒精）

测量范围：50—2000ppm

15、湿敏电阻

测量范围：10%R11--95%RH

16、光电转速传感器

n≤2400r/min

二、设备规格

GL998型传感器实验仪尺寸为500*420*320mm

三、实验项目

1、应变片性能——单臂电桥

2、单臂、半桥、全桥比较实验

3、应变片的温度及补偿

4、热电偶实验

5、移相器实验

6、相敏检波器实验

7、应变片——交流全桥实验

8、交流全桥的应用——振幅测量

9、流全桥的应用——电子秤之一

10、差动变压器的性能

11、差动变压器零点残余电压补偿实验

12、差动变压器的标定

13、差动变压器的应用——振动测量

14、差动变压器的应用——电子秤之二

15、差动螺管式传感器的静态位移性能

16、差动螺管式传感器的动态位移性能

17、电涡流式传感器的静态标定

18、被测体材料对电涡流传感器特性的影响

19、电涡流传感器的应用——振幅测量

20、电涡流传感器的应用——电子秤之三

21、霍尔传感器的直流激励静态位移特性

22、霍尔传感器的应用——电子秤之四

23、霍尔传感器的交流激励静态位移特性实验

24、霍尔传感器的应用——振幅测量

25、压电传感器引线电容对电压放大器的影响、电荷放大器

26、压电传感器的动态响应实验

27、磁电式传感器的性能

28、差动面积式电容传感器的静态及动态特性

29、双平行梁的动态特性——正弦稳态影响

30、扩散硅压阻式压力传感器实验

31、光纤位移传感器实验

32、PN结温度传感器测温实验

33、热敏电阻测温演示实验

34、湿敏电阻实验

35、气敏传感器实验

36、反射式光电传感器测转速实验

37、数据采集系统实验—静态采集举例

38、数据采集系统实验—动态采集举例

39、传感器检测微系统实验
