一、实验目的

1、学习电机实验的基本要求与安全操作注意事项。

2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。

3、熟悉他励电动机(即并励电动机按他励方式)的接线、启动、改变电机转向的方法。

1、如何正确选择使用仪器仪表。尤其是电压、电流表的量程。

2、直流电动机启动时，为什么在电枢回路中需要串接启动变阻器? 不串接的后果?

3、直流电动机启动时，励磁回路串接的磁场变阻器应调至什么位置? 为什么? 若励磁回路断开造成失磁时,会有什么后果?

1、了解电源控制屏中的电枢电源、励磁电源、校正过的直流电机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。

2、直流他励电动机的启动、调速及改变转向的方法。

1、由实验老师介绍电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。

2、直流仪表、转速表和变阻器的选择

直流仪表、转速表量程是根据电机的额定值和实验中可能达到的值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。

（1）电压量程的选择

如测量电动机两端为220V的直流电压，选用直流电压表为500V或1000V量程档。

（2）电流量程的选择

选用安培表测量电枢电流，选用毫安表测量励磁电流。

（3）电机额定转速为1600r/min，转速表选用1800r/min量程档。

（4）变阻器的选择

测量各个变阻器的很大值，选择合适的变阻器作为发电机负载电阻与励磁电阻、电动机启动电阻与励磁电阻。

3、他励直流电动机启动

1、直流他励电动机启动时，须将励磁回路串联的电阻Rf1调至很小，先接通励磁电源,使励磁电流很大,同时必须将电枢串联启动电阻R1调至很大,然后方可接通电枢电源。使电动机正常启动。启动后，将启动电阻R1调至零，使电机正常工作。

2、直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。同时必须将电枢串联的启动电阻R1调回到很大值，励磁回路串联的电阻Rf1调回到很小值。给下次启动作好准备。

3、测量前注意仪表的量程、极性及其接法，是否符合要求。

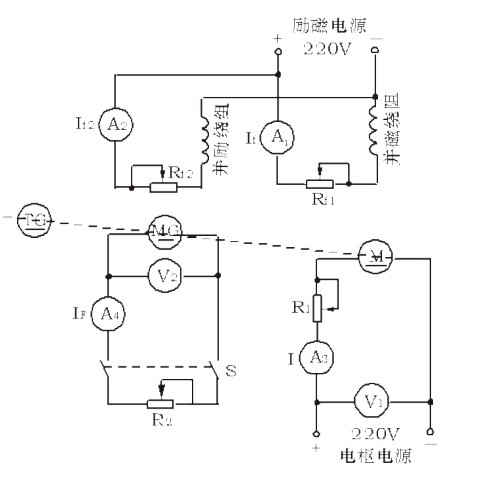

1、画出直流他励电动机电枢串电阻启动的接线图。说明电动机启动时，启动电阻R1?为什么?

2、在电动机轻载及额定负载时，增大电枢回路的调节电阻，电机的转速如何变化？增大励磁回路的调节电阻，转速又如何变化？

3、用什么方法可以改变直流电动机的转向？

4、为什么要求直流他励电动机磁场回路的接线要牢靠？启动时电枢回路必须串联启动变阻器？
