过程控制实验装置的详细配置
发布时间：2020-04-15 浏览次数：1336

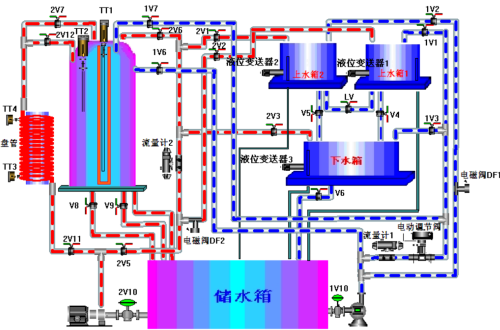

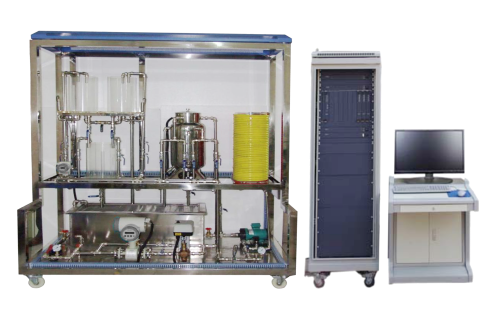

GLGK-3型过程控制实验装置，是DCS集散控制系统，DCS实验对象信号采集和控制。实验对象为二路供水，三实验水箱，锅炉带有延时管的全不锈钢结构。以下为过程控制实验装置的详细配置：
一、执行机构
|
序号 |
名称 |
单位 |
数量 |
备注 |
特点 |
|
1 |
智能电动调节阀 |
只 |
1 |
等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压 24VAC，输入电流4-20mADC |
等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 |
|
2 |
磁力泵 |
台 |
1 |
无泄漏，低噪音，二相220VAC，90W。 |
声音比较小,有利于实验室保持安静,工作的稳定性非常好 |
|
3 |
磁力泵 |
台 |
1 |
无泄漏，低噪音，三相220VAC，90W。 |
|
|
4 |
西门子变频器 |
只 |
1 |
输入电源：220VAC，50Hz；输出：三相220VAC0.4Kw；带操作面板 |
|
|
5 |
温控调压模块+散热器 |
套 |
1 |
全隔离单相交流可控硅调压模块；控制信号：4-20mADC。 |
自行设计性能可靠安全 |
|
6 |
加热环 |
只 |
1 |
功率：1400W，220VAC。 |
|
二、传感变送器
|
序号 |
名称 |
单位 |
数量 |
备注 |
特点 |
|
1 |
扩散硅压力（液位）变送器 |
只 |
3 |
0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢 |
不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小 |
|
2 |
压力变送器 |
只 |
1 |
0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢 |
|
|
3 |
Pt100温度传感器及温度变送器 |
套 |
4 |
Pt100：A级；温度变送器：0.5级精度，0-100℃。 |
|
|
4 |
涡轮流量计及流量变送器 |
套 |
2 |
（1）量程：选0-1200L/h；（2）输出信号：4-20mADC；（3）精度：0.5级。 |
结构小巧精致,安装方便,精度高 |
三、控制站硬件
|
序号 |
名称 |
单位 |
|
1 |
小机柜 |
1个 |
|
2 |
I/O机笼 |
1个 |
|
3 |
数据转发卡 |
1块 |
|
4 |
主控制卡 |
1块 |
|
5 |
电源（5V,24V)150W |
1个 |
|
6 |
电源箱机笼 |
1个 |
|
7 |
AC配电箱 |
1个 |
|
8 |
6路电流信号输入卡 |
2块 |
|
9 |
4路模拟量输出卡 |
1块 |
|
10 |
8路晶体管触点开关量输出卡 |
1块 |
|
11 |
通讯接口卡 |
1块 |
|
12 |
电源指示卡 |
1块 |
|
13 |
端子板转接模块 |
3块 |
|
14 |
交流开关量信号输入端子板（110VAC） |
2块 |
|
15 |
交流开关量信号输入端子板（220VAC） |
2块 |
四、操作站软件
|
序号 |
名称 |
单位 |
|
1 |
实时监控 |
1套 |
|
2 |
工程师站组态软件 |
1套 |
|
3 |
OPC软件 |
1套 |
|
4 |
OPC 接口软件（客户端） |
1套 |
|
5 |
SOE查看软件 |
1套 |
|
6 |
实时数据提取软件 |
1套 |
|
7 |
离线数据浏览软件 |
1套 |
|
8 |
故障分析软件 |
1套 |
|
9 |
报表离线查看软件 |
1套 |
|
10 |
MisInter |
1套 |
|
7 |
空开 |
1个 |
|
8 |
端子 |
1只 |
五、控制单元
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
机柜 |
个 |
1 |
AC配电箱,4个电源 |
|
2 |
I/O机笼标准配件 |
套 |
1 |
|
|
3 |
数据转发卡 |
块 |
1 |
数据通讯转发卡 |
|
4 |
主控制卡标准套件 |
块 |
1 |
高速大容量 |
|
5 |
6路电流信号输入卡 |
块 |
2 |
6路模拟量输入 |
|
6 |
4路模拟量输出卡 |
块 |
1 |
4路模拟量输出 |
|
7 |
16路开关量输出卡 |
块 |
1 |
16路开关量输出 |
|
8 |
主控器 |
台 |
1 |
|
|
9 |
电源指示卡 |
块 |
1 |
|
|
10 |
I/O转接卡 |
块 |
1 |
|
|
11 |
D/I转接卡 |
块 |
1 |
|
|
12 |
槽位保护卡 |
块 |
1 |
|
|
13 |
操作员站 |
个 |
1 |
|
以上就是过程控制实验装置的详细配置
