过程控制实验装置手册第三节——电动调节阀流量特性测试实验

1、了解实验装置中的对象，流程图如下图所示。

2、接好实验导线和通讯线

流量计1信号输出接到模拟量输入的A/I0，模拟量输出通道A/O0接到电动阀信号输入。

3、将PLC上的通讯口用USB/MPI电缆与上位机连接。

4、将手动阀门1V1、V4打开，将手动阀门1V3、1V6、1V7、LV关闭。

5、先打开实验对象系统电源，然后打开控制台上的总电源，再打开电流表和PLC控制单元电源。

6、在控制板上打开水泵1、电动调节阀、流量计1。

7、在信号板上打开电动调节阀输入信号、流量计1输出信号。

8、打开计算机上的 wincc运行环境，选择“用户登录”输入登录框：teacher，口令teacher，点击实验目录选择电动调节阀流量控制实验。

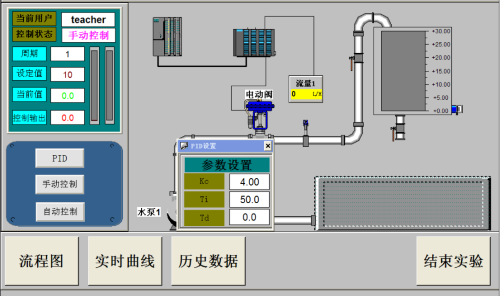

9、出现如下窗口，选择手动控制方式。

10、改变阀门开度给定值10℅、20℅、30℅……100℅，分别记录电流表显示值和流量计的流量（调节阀的进出口压力保持不变）。

11、由电流作为横坐标、流量作为总坐标，画出特性曲线图。

12、根据画出的特性曲线，判断阀体是快开特性、等百分比特性还是慢开特性。
