一、传感器实验箱电子秤实验原理

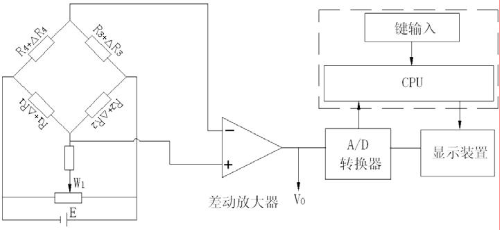

常用的称重传感器是应用了箔式应变片及其全桥测量电路。数字电子秤实验原理如图1。本实验只做放大器输出 Vo 实验，通过对电路的标定使电路输出的电压值为重量对应值，电压量纲（V）改为重量量纲（g）即成为一台原始电子秤。

图1

机头中的应变梁、振动台；主板中的 F/V 电压表、±4V 电源、箔式应变片输出口、电桥、差动放大器；砝码。

1、差动放大器调零点：按图 2 示意接线。将 F／V 表的量程切换开关切换到 2V 档，合上实验箱主电源开关，将差动放大器的拨动开关拨到“开”位置，将差动放大器的增益电位器按顺时针方向轻轻转到底后再逆向回转半圈，调节调零电位器，使数显表显示 0.000V。差动放大器的零点调节完成，关闭主电源。

图2

2、按图 3 接线，检查接线无误后合上主电源开关。在振动台无砝码时，调节电桥中

的 W1 电位器，使数显表显示为 0.000V。将 10 只砝码全部置于振动台上（尽量放在中心点），调节差动放大器的增益电位器，使数显表显示为 0.200V(2V 档测量)或－0.200V。

图3

3、拿去振动台上的所有砝码，如数显电压表不显示 0.000V 则调节差动放大器的调零电位器，使数显表显示为 0.000V。再将 10 只砝码全部置于振动台上（尽量放在中心点），调节差动放大器的增益电位器，使数显表显示为 0.200V(2V 档测量)或－0.200V。

4、重复 3 步骤的标定过程，一直到精确为止，把电压量纲 V 改为重量纲 g，可以称重，成为一台原始的电子秤。

5、把砝码依次放在托盘上，并依次记录重量和电压数据。

6、根据数据画出实验曲线，计算误差与线性度。

以上为传感器实验箱电子秤实验说明。
