生物医学传感器实验台【GL-SY型】
发布时间：2020-07-31 浏览次数：2873
一、产品概述
GL-SY型生物医学传感器实验台是我公司新推出的适应生物医药工程、医学等专业教学需要的实验设备。该实验台主要用于医学类院校的生物医学科，放射医学科，医学影像学科等专业的“医用传感器原理及检测技术”等课程的实验教学。
二、产品组成
GL-SY型生物医学传感器实验台由主控台、传感器和相应的实验模块、数据采集系统、实验桌等部分组成。
1、主控台部分：提供高稳定的直流稳压电源和电压、频率、转速等显示仪表；
2、传感器和实验模块部分：详见第三、四项；
3、数据采集系统：
G10.2版数据采集系统具有8路模拟量输入；采样速率：100K/S,单通道下不低于200K/S；具有16路数字量（开关量）输入输出；支持波形输出：正弦波，方波，三角波，锯齿波任意波形；支持485通讯协议；
4、实验桌：尺寸为1600mm*800mm*750mm。
三、传感器配置
1、心音传感器 0.1-1500Hz、心音曲线描述
2、心跳传感器 频率响应0.1-1000Hz、心电图曲线描绘、灵敏度1mv/cm
3、脉搏传感器 实时检测各种脉搏、脉搏曲线描绘
4、呼吸波传感器 实时反应呼吸频率计呼吸波形、呼吸比
5、血压测量传感器 测量范围:50-300mmHg
6、体温传感器 测量范围：35℃-43℃
7、电阻应变式传感器 0－500g（200） 精度±0.5%
8、电容式传感器 量程±2.5mm精度±3%
9、霍尔式位移传感器 量程±1mm精度±2%
10、电涡流位移传感器 量程1mm，精度：±2%
11、集成温度传感器 常温-120℃
12、Pt100铂电阻 常温-200℃
13、Cu50铜电阻 常温-150℃
14、K型热电偶 常温-200℃
15、E型热电偶 常温-200℃
16、气敏传感器 50-2000PPm
17、湿敏传感器 10－95%RH
18、热电偶冷端补偿器
19、K型热电偶
20、加热源＜150℃（可调）
四、传感器模块
1、心音测量模块
2、心跳测量模块
3、脉搏测量模块
4、呼吸流量测量模块
5、呼吸波测量模块
6、电阻应变式实验模板
7、电容传感器实验模板
8、霍尔传感器实验模板
9、电涡流位移实验模板
10、温度传感器实验模板
五、实验项目
1、压差呼吸测量实验
2、血压测量实验
3、心音测量实验
4、脉搏测量实验
5、电容式传感器的位移特性实验直流激励时霍尔传感器位移特性实验
6、电涡流传感器的位移特性实验
7、被测体材质对电涡流传感器的特性影响实验
8、被测体面积大小对电涡流式传感器的特性影响实验
9、集成温度传感器的温度特性实验
10、铂电阻温度特性实验
11、铜电阻温度特性实验
12、K型热电偶测温实验
13、E型热电偶测温实验
14、热电偶冷端温度补偿实验
15、对酒精敏感的气敏传感器的原理实验
16、湿度传感器的实验
17、金属箔式应变片单臂电桥性能实验
18、金属箔式应变片半桥性能实验
19、金属箔式应变片全桥性能实验
20、金属箔式应变片单臂、半桥、全桥性能比较实验
21、金属箔式应变片温度影响实验
22、直流全桥的应用—电子秤实验

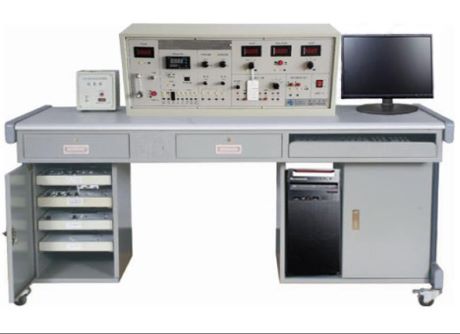

六、参考图片
