传感器实验台【GL-ZDGJ型】
发布时间：2021-03-30 浏览次数：2344

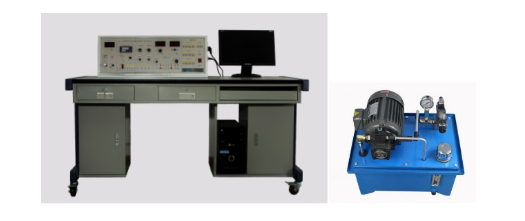

GL-ZDGJ型传感器实验台，高联传感器，传感器试验台，传感器技术实验台，传感器实验箱，传感器实训台主要用于常用传感器的检测实验以及认知，主要包括传感器检测实验系统和传感器应用系统两大部分。
一、传感器检测实验系统
传感器检测实验系统主要以PLC或嵌入式控制单元为主控核心单元，以各传感器及其相关实验设备为测试及执行单元，通过中间处理模块及人机交互系统构建一体化的综合型传感器实验台。同时，为了方便教学使用，需配套传感器教学辅助软件资源。传感器检测实验系统由主控台、振动源、温度源、转动源、液压源、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌以及教学辅助软件等部分组成，可完成应变传感器、温度传感器、压力传感器、差动变压器等传感器的原理与性能实验。
二、传感器应用系统
可实现液压系统压力、流量传感器以及位移位置类传感器（光栅尺、电容接近开关、电感接近开关、光电开关、倾角传感器等）的应用实验。
三、技术参数
1、输入电源：AC220V±10% 50Hz
2、装置容量：＜500VA
3、外形尺寸：传感器实验台尺寸为1400mm*700mm*1200mm
4、安全保护：具有漏电保护功能，安全符合相关标准
四、主控台部分
1、实验工作台
实验工作台采用钢质双层亚光密纹喷塑结构；桌面采用防火、防水、耐磨高密度板；设有带锁抽屉，用于存放实验导线、实验资料，下方设有储物柜，用于放置实验模块、传感器；电脑桌联体结构设计，配有主机放置箱、键盘抽屉等；底部设有四个万向轮，便于移动和设备布局。
2、主控台
采用钢质双层亚光密纹喷塑结构、铝质操作面板，文字符号采用现代彩色喷描技术处理，面板标识清晰且经久耐用。
3、供电电源：采用单相三线制电源输入，经过漏电保护器输出，并设有电源指示及过流保护装置。
4、提供稳定的±15V、+5V、±2～±10V可调、2～24V可调直流稳压电源，有短路保护功能。
5、频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm。
6、计时器：0～9999s，精确到0.1s。
7、加热源：0～220V交流电源加热，＜150℃（可调）。
8、转动源：0－2400转／分（可调）。
9、振动源：振动频率1Hz～30Hz（可调）。
五、数据采集系统
通过数据采集卡及相关软件，主要完成实时采集实验数据，对数据进行动态或静态处理和分析。
六、传感器及相应实验模块
序号
名称
规格
1
应变传感器实验模块
模块采用钢质箱体，PCB材质面板；配有应变传感器及相关电路，电路相关接口引出，方便学员测试和组合单臂电桥、半桥、全桥、电子秤等不同的实验回路
2
温度传感器实验模块
模块采用钢质箱体，PCB材质面板；配有温度传感器（集成温度传感器、Pt100铂电阻、Cu50铜电阻、K型热电偶等）及相关电路，电路相关接口引出，方便学员测试和进行相关温度传感器的温度特性测试实验
3
压力传感器实验模块
模块采用钢质箱体，PCB材质面板；配有压力传感器及相关电路，电路相关接口引出，方便学员测试和进行压力传感器的压力测量实验
4
差动变压器实验模块
模块采用钢质箱体，PCB材质面板；配有差动变压器及相关电路，电路相关接口引出，方便学员测试和进行差动变压器性能测试实验
七、压力流量检测系统所包含装置及规格
序号
名称
规格
1
液压泵及
驱动电机
（1）液压泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；变量叶片泵：额定流量8L/min，额定压力7MPa；电机：三相交流电源AC380V±10%，额定功率：1.5kW，额定转速1420r/min
（2）配有吸油过滤器、油温液面计、清洁盖、空气滤清器等液压辅件
（3）液压油箱：钢质箱体,表面磷化喷塑处理；配有运行所需的液压油
2
电气控制箱
采用钢质箱体,表面磷化喷塑处理；具有液压泵启停控制、急停控制、系统加载/卸荷控制、本地/远程控制等功能，具有接地保护、漏电保护、液压泵防反转保护等功能，可对设备及操作者进行有效保护
3
铝合金型材操作板
采用工业铝合金型材，槽间距≦40mm，型材截面≧20×80mm
4
溢流阀
板式连接，主要由阀体、主阀、导阀、卸荷阀等组成，调节压力至10MPa，控制油内控内排，工作油口压力至35MPa,流量可至250L/min,24V电源
5
节流阀
板式连接结构阀；8通径；压力可至35MPa；单向阀开启压力0.05MPa
6
压力继电器
板式连接结构阀；设定压力可达10MPa；配有带刻度调节手柄
7
液压阀块1
（1）45#钢材质，带弹性卡脚、铜轴、钢质半圆按钮头（厚≥7mm）
（2）配装2个快速接头、2个带组合垫油堵
（3）外形尺寸≥130×70×35mm(不含卡脚)
8
液压阀块2
（1）45#钢材质，带弹性卡脚、铜轴、钢质半圆按钮头（厚≥7mm）
（2）配装1个快速接头、1个带组合垫油堵
（3）外形尺寸≥70×70×35mm(不含卡脚，参考尺寸)
9
压力传感器
压力测量范围0-10MPa,标准信号输出
10
流量传感器
流量上限至10L/min
11
智能流量显示仪
6位LED数显；输出形式:4-20mA输出、继电器输出；配有参数设定按键
12
压力表
量程范围0-10MPa
八、位移检测系统所包含装置及规格
序号
名称
规格
1
位移检测对象
主要由步进电机及其驱动器、滚珠丝杠、直线导轨、机械安装组件等组成，行程不低于260mm
2
拉绳传感器
量程不低于300mm,精度不低于0.1%，具有精密与钢线呈比例的旋转轮毂，多种连接方式
3
光栅尺
量程不低于320mm，分辨率不低于5um
4
电容接近开关
常开，DC24V供电
5
电感接近开关
常开，DC24V供电
6
光电开关
常开，DC24V供电
7
倾角传感器
双轴，不低于-45～+45度，标准信号输出
8
光电编码器
DC24V供电，1024p/r
九、实验项目
1、传感器原理与性能实验
（1）金属箔式应变片单臂电桥性能实验
（2）金属箔式应变片半桥性能实验
（3）金属箔式应变片全桥性能实验
（4）直流全桥的应用——电子秤实验
（5）交流全桥的应用——振动测量实验
（6）扩散硅压阻压力传感器的压力测量实验
（7）铂电阻温度特性实验
（8）铜电阻温度特性实验
（9）K型热电偶测温实验
（10）E型热电偶测温实验
（11）差动变压器性能实验
（12）温度控制实验
（13）转速控制实验
（14）金属箔式应变片单臂、半桥、全桥性能比较实验
（15）金属箔式应变片温度影响实验
（16）数据采集系统实验（静态举例）
（17）数据采集系统实验（动态举例）
2、压力流量检测实验
（1）液压压力的检测实验
（2）液压流量的检测实验
3、位移检测实验
（1）接近开关的检测实验（电感、电容、光电）
（2）行程开关的检测实验
（3）光纤位移传感器的检测实验
（4）霍尔位移的检测实验
（5）倾角传感器的检测实验
（6）光电编码器的检测实验
（7）线位移检测实验
（8）角位移检测实验
