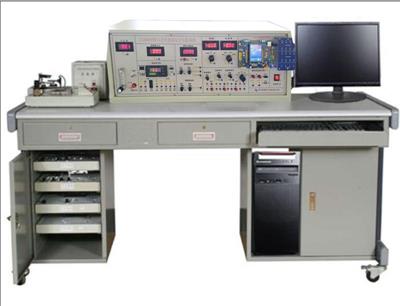

传感器与检测技术实验台
发布时间：2020-12-02 浏览次数：1960
一、传感器与检测技术实验台组成
本传感器与检测技术实验台由主控台、三源板（振动源、温度源、转动源）、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌、台式计算机等组成。
二、主要技术参数
1、供电
电源：AC220V±10%，50Hz
安全保护措施：具有接地保护、漏电、过载、过流保护功能，安全性能符合相关的国标标准
装置容量：＜1.5kVA
2、控制屏：实验台全钢结构及控制屏（整体尺寸不大于长165cm*宽75 cm *高140 cm）
（1）电源：AC220V±10%，50Hz，带漏电保护器
（2）直流稳压电源：+24V/1A、±15V/1A、±2V～±10V
（3）数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级
（4）频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm
（5）智能调节仪：0～5V，4～20MA标准信号输入
（6）Cortex3：支持8路模拟量输入；8路开关量支持实时时钟功能；G-Sensor驱动：支持重力传感器驱动；SPI驱动：支持SPI协议；IP Camera：2模拟量出，方波频率检测。要求招标现场演示功能
（7）信号源：0～10Khz具有输出保护功能。低频信号源1Hz~30Hz(可调)；气压源0～20kpa可调，高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机串行接口；流量计
（8）系统软件：接口部分采用USB接口，方便用户的实际使用。该采集器既能满足完全的实验要求，取代现有的仪表显示读数，可以保存实验数据,提交实验报告。也可作为科研人员直接的科研开发使用
（9）测试源：装有振动源1Hz～30Hz（可调）；转动源0～2400转/分（可调）；加热源＜200℃（可调）
三、传感器与检测技术实验台配置的传感器及模块
（1）电阻应变式传感器:量程 0～200g 线性±1%、全桥
（2）扩散硅压力传感器:量程4～20kpa 线性±1%
（3）差动变压器: 量程±4mm 线性±2%
（4）电容式传感器：量程±2.5mm 线性±3%
（5）霍尔式位移传感器：量程±2mm 线性 ±3%
（6）压电式传感器：量程≤10KHz 线性±2%
（7）电涡流位移传感器：量程2mm 线性±2%
（8）光纤位移传感器：量程2mm线性±5%
（9）光电转速传感器：量程2400转/分 线性±1%
（10）磁电传感器：氧化铁芯，2线制，响应3000HZ
（11）霍尔转速传感器: 量程2400转/分 线性±1%
（12）K型热电偶：0～800℃
（13）超声波模块：通过编程实现超声波的距离信息检测计算，将距离信息进行报警等操作；并可以通过距离进行液晶屏幕的实时显示
（14）红外模块：对遥控器按键红外信息的采集与发送
（15）雨滴传感器：通过编程实现雨滴程度的检测，将雨滴信息通过液晶屏幕的实时显示，通过WIFI模块发送至手机实时显示等
（16）光电编码器
（17）微波模块：通过编程实现模块前方人体的检测，将有无人的信息通过液晶屏幕的实时显示，利用有无人信息从而控制相关LED等控制元件
（18）温湿度模块：通过编程实现温湿度的检测，将温湿度信息通过液晶屏幕的实时显示，通过WIFI模块发送至手机实时显示等
（19）光纤压力温度传感器：单模光纤，光纤温度，压力测试
（20）无线射频IC模块：通过编程实现对IC射频卡、一卡通、公共交通卡等卡片的信息采集与发送，利用卡片信息进行LED或者其他元器件的控制操作等
（21）液晶显示屏：通过编程实现对超声波、雨滴、微波、温湿度、射频IC卡等信息的显示功能
（22）创新课件主模块支持USB接口协议及供电，自带A/D转换功能。支持ISP下载功能，支持单片机TX/RX端子，支持AREF端子，Digital I/O 数字输入/输出端共 0～13，Analog I/O 模拟输入/输出端共 0～5，支持六組PWM接口
（23）手机客户端：通过编程实现信息通过WIFI模块在手机上进行显示的功能
（24）ZIGBEE网络 无线传感器网络控制平台
（25）ZIGBEE无线传感器汇节点，通讯中转
（26）气敏传感器：量程50～2000PPm、对酒清敏感
（27）湿敏传感器：量程10～95%RH
（28）K型热电偶：0～180℃
（29）E型热电偶：0～180℃：量程常温～160℃
（30）PT100：0～180℃配合PID温度测量控制调节仪表控制
（31）集成温度传感器：量程常温～150℃
（32）传感器信号分析测试系统:阶系统动态响应特性FFT典型信号采集，窗函数FFT谱精度传感器信号频域处理
（33）流量传感器：液体流量测定装置
（34）CCD图像传感器：面积测算、直径、长、宽、高检测实验，照度标线软件可调
（35）设备附件: 实验指导书
（36）传感器与检测技术实验台模板：电阻应变式实验模块、压力传感器实验模块、差动变压器实验模块、电容传感器实验模块、霍尔传感器实验模块、压电传感器实验模块、电涡流位移实验模块、光纤位移实验模块、温度传感器实验模块、检波、移相、滤波、模块、振动源模块、转动源模块等配套处理电路模块
