GLMTTK-3型机械设备装调与控制技术实训装置
发布时间：2021-01-16 浏览次数：1891
一、产品概述
GLMTTK-3型机械设备装调与控制技术实训装置根据《高等职业学校专业教学标准》及行业标准，结合“机械制造与自动化”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”、“工程机械运用与维护”等专业的需求而研发。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整；电气控制线路的设计与维修；变频器、伺服电动机及驱动器、步进电动机及驱动器应用；PLC控制程序编写与调试；机械设备装调与整机运行等职业能力，提高学生在机械设备、机电设备企业及相关行业一线工艺装配与实施、机电设备安装调试和维修、机械设备电气控制、机械加工质量分析与控制等的技能能力。
二、功能特点
1、仿真度高：装置可模拟真实数控冲床加工零件，通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对厚度5mm以下铝板进行精确加工。编程完成后运行即可进行零件自动加工，贴近工业现场实际操作。
2、实操性强：依据相关职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和工作能力。
3、模块化设计：由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
4、综合性强：装置可完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要。
三、技术性能
1、电源：三相四线（或三相五线） ～380V±10% 50Hz
2、GLMTTK-3型机械设备装调与控制技术实训装置容量：＜2.0kVA
3、外形尺寸：
1380mm*680mm*1400mm（实训台）
780mm*580mm*1780mm（电气控制柜）
850mm*680mm*1450mm（操作台）
550mm*580mm*1000mm（电脑桌）
4、安全保护：具有电流型漏电保护，符合安全标准。
四、系统组成与功能

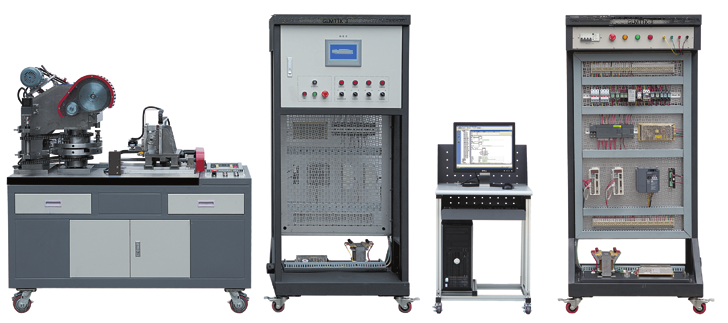

GLMTTK-3型机械设备装调与控制技术实训装置根据要求自动完成对被加工物料的多模具精确冷冲压；通过电气控制柜中的PLC控制伺服电机来控制二维送料部件，完成对被加工物料（铝板）的送料和定位，根据运行要求完成转塔部件中多种模具的更换，并通过定位系统对转塔进行精确定位；利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。
本装置主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块等）、动力源（包括三相交流电机、步进电机、交流伺服电机等）、机械传动机构、二维送料部件（十字滑台）、转塔部件、模具、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。
五、实训项目
1、机械识图与装配工艺的编写
根据部装图和总装图，读懂机械设备的工作原理、装配关系和技术要求等内容，并编写装配工艺。
2、二维送料机构的装配与调整
根据部装图、总装图及机械设备的功能要求，按照正确的装配工艺要求，完成二维送料机构的装配与调整等工作。
3、转塔冲压机构的装配与调整
根据部装图、总装图及机械设备的功能要求，按照正确的装配工艺要求，完成转塔冲压机构的装配与调整等工作。
4、模具的装配与调整
根据部装图、总装图及机械设备的功能要求，按照正确的装配工艺要求，完成冲压模具的装配与调整等工作。
5、典型传动机构的装配与调整
根据部装图、总装图及机械设备的功能要求，按照正确的装配工艺要求，完成链传动、带传动、齿轮等典型传动机构的装配与调整等工作。
6、电气安装与电路连接
根据电气图纸和功能要求，完成机械设备电气控制系统的器件安装和电路连接。
7、步进电机参数调整及控制
结合步进电机使用手册，完成步进电机步距角及电流参数设置，并编写PLC控制程序。
8、伺服电机参数调整及控制
结合伺服电机使用手册，完成伺服电机各主要参数设置，并编写PLC程序对伺服电机进行精密控制。
9、变频器参数调整及控制
结合变频器使用手册，完成变频器各主要参数设置，并编写PLC程序对交流电机进行多段调速控制。
10、 PLC及触摸屏的软件设计
根据机械设备的功能要求，进行PLC、触摸屏程序的编写与调试，完成各模块的自动控制。
11、机械设备的调试、运行及试加工
调试运行机械设备，达到规定的工作要求和技术要求，并进行机械设备的试加工。
同步PC版：
GLMTTK-3机械设备装调与控制技术实训装置http://www.gaolian.tech/display.php?id=479
