GLMD-1型模拟电路实验箱

发布时间：2021-03-03 浏览次数：1735

一、技术概述

1、本模拟电路实验箱配置带保险丝管（1A）的220V单相交流三芯电源插座（配三芯插头电源线一根）。箱内设有二只降压变压器，供四路直流稳压电源及多组低压交流电源使用。

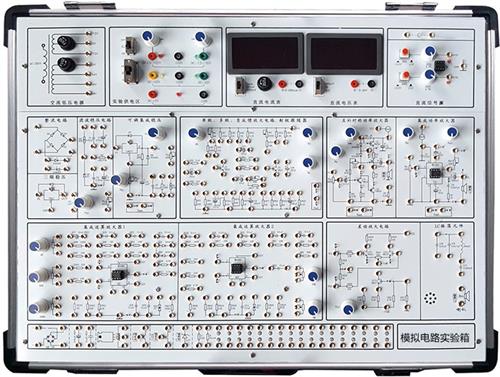

2、一块规格为430mm*320mm单面敷铜印刷线路板，正面丝印有清晰的各部件、元器件的图形、线条和字符并装接其相应的实际元器件。该板上包含着以下各部分内容：

1).高性能双列直插式圆脚集成电路插座3只（其中14P 1只，8P 1只, 20P 1只）。

2).GLMD-1型模拟电路实验箱是由分立元器件所组成的三个电路模块（单管/负反馈两级放大器、功率放大器及差分恒流源电路），电路中标有三极管丝印处均焊有镀银针，供用户自由更换器件。

3).300只高可靠的自锁紧式、防转、叠插式插孔。它们与集成电路插座、镀银针管座以及其它固定器件、线路的连线已设计在印刷线路板上。

4).100根镀银（长15mm，其中部分可插接7812、LM317较粗引脚器件）紫铜针管插孔，供实验时接插小型电位器、电阻、电容、三极管、7812、LM317及其它电子器件之用（它们与相应的锁紧插座已在印刷线路板一面连通），可供用户自由搭建电路。

5).GLMD-1型模拟电路实验箱的面板装接与正面丝印相对应的电子器件：三端集成稳压块7812、LM317、功率放大管TDA2003、双相晶闸管BTA06、单相晶闸管2P4M，稳压管、双向稳压二极管（2CW231、IN4733、IN4735等）、整流桥堆、测试弯针3只、电阻、电容、100mH色码电感等元器件。

6).三只独立电位器单元其中多圈可调的精密电位器2只（470Ω、10K各一只）、碳膜电位器1只（100K）及其它电器，如12V信号灯，100mH电感，扬声器，12V继电器。

7).由单独一只降压变压器为实验提供6V、10V、14V低压交流电源（AC 50Hz）。

8).提供±12V，0.5A二路直流稳压电源及0V～+5V、0V～-5V 、0.5A可调直流稳压电源二路，每路均有短路保护自恢复功能，每路直流电源均有相应的电源输出插座、开关及LED发光二极管指示，接地可靠，具有电源总开关。

9).附有30根各种长短规格的实验专用连接导线以及对应的实验指导书。

以上为GLMD-1型模拟电路实验箱的实验配置和详细功能描述。
