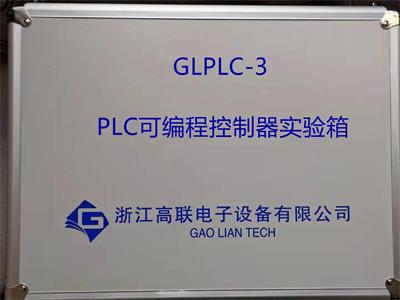

GLPLC-3型PLC可编程控制器实验箱

一、概述

1、我公司的GLPLC-3型PLC可编程控制器实验箱的主机采用三菱FX1N-40MR-001可编程控制器，满足高校对PLC实验教学的要求。其他品牌的PC主机，如西门子、欧姆龙、松下、富士等可根据用户的要求使用，无需改变实验模块。

2、采用模块化设计，包括PLC主机模块和14个实验模块。这些模块相互独立。在主机模块中，所有的输入输出端口都通过导线连接到实验板上的镀金孔，每个实验模块都有独立的输入、输出和公共端子，因此只需要连接实验中使用的端口。用户可以轻松扩展自己的模块，也为以后升级实验系统提供了保障。不同的实验模块也可以根据用户需求进行更改。

3、使用了更多的实训实物，提高了实验的真实性，保证了实验的实用性。

(1)采用步进电机、减速步进电机、DC电机、减速DC电机四种电机，其中减速步进电机配有单片机控制的伺服电路，运行平稳、准确、噪音低。

(2)使用十个继电器，在实验板上画出继电器正反向切换方式的原理图，让学生了解和掌握继电器在正反向控制电路中的使用方法。

(3)利用多个传感器完成闭环控制实验，如电梯等。

4、实验项目由基础教学实验、常用功能教学实验和综合实验三部分组成。GLPLC-3型PLC可编程控制器实验箱在实验项目的设计和开发中，根据用户的要求和建议，从简单到困难进行实验，从而实现一个循序渐进的学习过程。实验项目也接近实际应用和教学大纲的要求。

5、实验箱的设计中把所有的输入输出和常用终端都留出了，方便用户以后扩展自己的模块，升级实验系统。

6、配有MCGS工控组态软件，可直观地进行可编程控制器的基本指令练习、模拟实验和几种可编程控制器实际应用的物理实验。所有实验都有配置条形图进行动态跟踪，实验对象形象逼真，贴近工业领域的实际应用。通过对该装置的培训，学生可以快速适应现场的实际操作。

7、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上性价比较高的PLC教学实验设备。

二、技术性能

1、输入电源：AC: 220V  50HZ，带漏电保护开关。

2、工作环境温度：-10-55相对湿度。

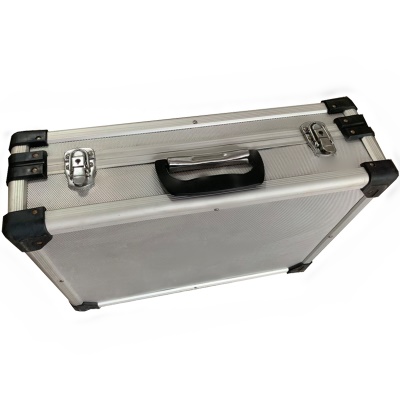

3、我公司生产的GLPLC-3型PLC可编程控制器实验箱尺寸约为550*380*250mm，简单，实用，方便实验室后期管理。
