GLW-2A型物联网技术实验箱

GLW-2A型物联网技术实验箱是一款面向电子信息、计算机及物联网专业的教学实训设备，主要由核心板、传感器套件、单片机套件、执行器套件、自动识别套件、电脑、操作台、传感网应用开发实训套件线材包、交换机、路由器、云平台、开发工具及实训指导书等部分组成。实验箱配置高性能的主板及拓展接口，并有多种物联网模块和传感器模块可供选择，核心板与模块采用非固定式磁性吸合连接方式设计，直接吸附到实验平台对应插槽内即可使用，无需额外接线，核心板槽与教学模块之间采用弹性探针触点方式供电及提供信号传输，学生可以任意搭接模块进行实验，完成物联网基础知识学习以及复杂的多模块联网实验，拓展性强。

     该物联网技术实验箱资源丰富，提供几十种课程实验，可完成单片机技术、嵌入式系统、RFID技术、ZigBee技术、射频识别技术、无线通讯技术、互联网技术、传感器技术、数据采集、无线传感器网络、物联网应用程序开发、智能终端开发、电路设计、集成电路技术、电子应用技术等诸多课程的实验实训，课程实验提供开放的软件及硬件资源，着重培养学生的实际动手能力，可实现教学、科研、学生毕业设计等相关物联网课题。

一、实验箱特点：

   GLW-2A型物联网技术实验箱提供3.3V、5V、12V等常用电源，最大电流10A，可满足所有的供电需求；提供串口、USB口、以太网等常用接口。实验箱具备兼容性和拓展性，方便二次升级，升级购买配件即可，可有效节约成本。

1)采用一体式供电，实验箱只需连接一根电源线即可，便于操作；

2)提供USB接口、J-link下载接口、CC-debug下载接口、串口接口，便于拓展；

3)内置USB HUB, 通过1路USB HUB，拓展8路USB 接口 ，进行数据传输时，物联网模块无需单独连接数据线；

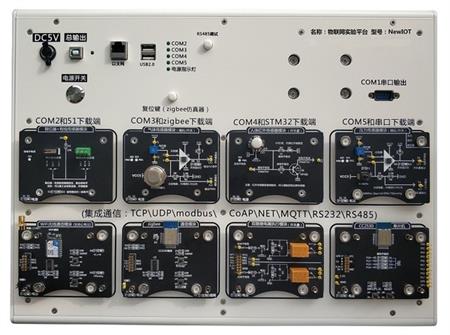

4)具备8个通用实验模块插槽，集成防短路设计，支持8个模块联动实验，可在单个知识点学习的基础上，进行多模块综合应用，可完成无线传感网络实验等多种复杂的联网实验；

5)提供主板复位键以及ZigBee仿真器复位键，当通讯及仿真调试出现混乱时，只需用按下复位键即可恢复初始状态；

6)集成虚拟仪器采集接口（虚拟仪器采集仪选配），便于物联网实验中的数据分析；

7)每个COM端对应一盏指示灯（黄色）,COM1-COM4模块正常工作时,指示灯常亮，另外配有主板运行指示灯（蓝色），实验平台正常运行时，指示灯常亮；

8）由于采用的是磁吸式可拆卸模块，所有方便升级更新，一旦有新模块可实现无缝对接；

9）实验箱分为两层，最上层为核心底板，采取嵌入式结构，可任意组合模块；最下层采取隔断式结构，可用于存放模块及实验工具；

10）涵盖范围广泛

实验箱涵盖传感器技术、嵌入式技术、物联网工程、自动识别、电子通讯工程、自动化等诸多学科的实验实训。

二、实验箱配置：

1) 传感器：可提供光照、烟雾、气体、大气压力、pm2.5、超声波、温湿度、土壤温湿度、红外栅栏、门磁、人体红外、继电器、红外测温、直流电机驱动器、步进电机执行器、三轴加速度传感器等传感器；

2)磁吸式可拆卸模块：可提供51单片机模块、LoRa模块、STM32模块、RFID模块、LED执行模块、ZigBee模块、Arduino UNO模块、4G模块、NB-IOT模块、WiFi模块、红外遥控模块、窄带通信模块、IPV6边缘路由通信模块等多种物联网实验模块；

3)智能网关：此网关为我公司自主研发产品，触摸屏尺寸可指定，采用Linux/Andriod系统，Linux系统内核版本 linux-3.14/Android 5.0，提供系统BSP源码包并提供对应配套实验资源。

4)配置一键还原卡，方便教学管理，实现一键还原功能。无论无线传感网节点底板插入ZigBee、蓝牙、IPv6、Wi-Fi、LoRa 、NB-IoT、传感器模块都可以自动识别，无须用PC和仿真器，通过无线传感网节点底板一键还原按键即可，即使在模块原有程序完全损坏的情况下，也可实现一键还原。

5)配备125K RFID模块，可扩展相同封装的NFC、915MHz、2.4G、指纹等模块，板载低功耗MCU，ARM Cortex-M0核，独立USB转串口，1.44寸TFT LCD 独立显示，2个按键，1路蜂鸣器，≥10路IO扩展，1路LED灯，SWD下载口，独立复位。模块提供USB、RS232、I2C等访问方式。

6)ubuntu12.04，支持触摸屏、音频输入输出、HDMI显示、HDMI音频传输、鼠标键盘输入等。

7)提供无线传感网络拓扑系统、智能安防监控系统、多功能音乐播放器、基于Android平台的社交类应用等。
