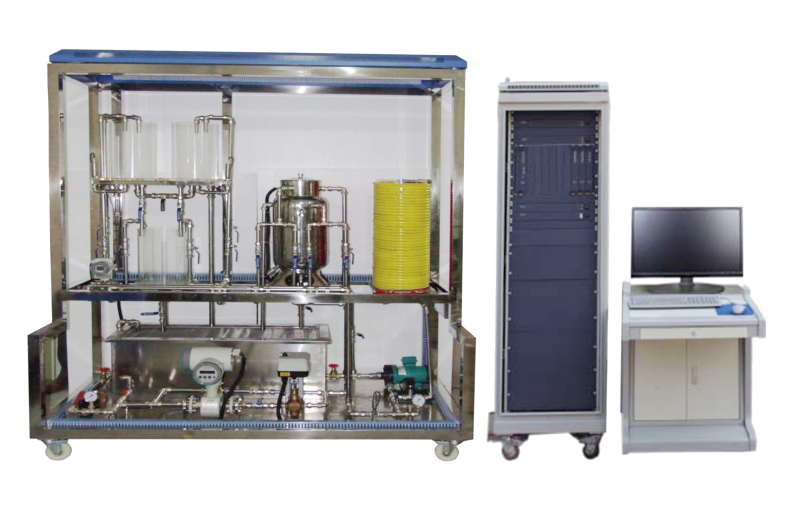

GLGK-3型过程控制综合实验装置（DCS控制系统）产品简介

GLGK-3型过程控制综合实验装置，是DCS集散控制系统，DCS实验对象信号采集和控制。过程控制综合实验装置实验对象为二路供水，三实验水箱，锅炉带有延时管的全不锈钢结构。

一、设备特点

1、三水箱配置；双路供水系统。

2、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。

3、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。

4、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。

5、安全性高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。

6、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。

7、锅炉加热程控保护系统。

二、技术参数

1、供电电源

  单相交流电源：220VAC±10%、50Hz±5%、16A，系统须接地良好。

2、实验室应有水源和进排水口，进排水口与设备间距离小于10米

3、上位计算机组态软件

    (1).系统组态软件

    (2).实时监控软件图形化组态软件

    (3).流程图制作软件

    (4).报表制作软件

    (5).事故分析软件

    (6).离线查看软件

4、GLGK-3型过程控制综合实验装置外形尺寸：2200mm*1900mm*700mm。

三、实验项目

DCS控制实验内容

（一）、特性实验

1、 水箱单容特性实验

2、 水箱双容特性实验

3、 上下水箱双容特性实验

4、 电动阀流量特性实验

5、 变频器流量特性实验

6、 温度特性实验

7、 压力特性实验

（二）、单回路控制实验

1、电动调节阀支路单容液位控制实验

2、变频器支路单容液位控制实验

3、上水箱双容液位控制实验

4、上下水箱双容液位控制实验

5、三容液位控制实验

6、电动调节阀支路流量控制实验

7、变频器支路流量控制实验

8、锅炉内胆温度控制实验

9、锅炉内胆温度位式控制

（三）、串级控制实验

1、上水箱双容串级控制实验

2、上水箱液位与电动阀支路流量串级控制实验

3、上水箱液位与变频器支路流量串级控制实验

4、三闭环三容液位串级控制实验

5、温度串级实验

6、温度流量串级控制实验

7、温度与温度的串级控制实验

（四）、比值控制实验

1、单闭环比值流量控制实验

2、随动流量比值控制实验

（五）、前馈反馈控制实验

1、下水箱液位流量前馈反馈控制实验

2、锅炉内胆温度流量前馈反馈控制实验

（六）、解耦控制实验

1、 液位温度解耦控制实验

2、 上水箱双容液位解耦控制实验

（七）、滞后控制实验

1、 Smith预估控制实验
