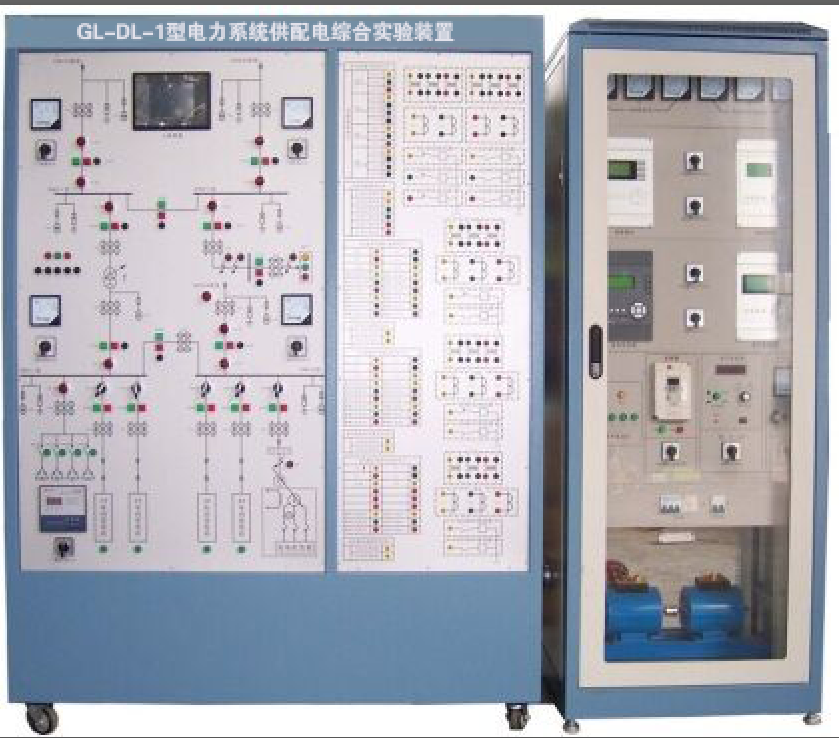

本装置是根据机械工业职业技能鉴定指导中心编写的《电工技术》、《电工基础》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研发生产的。GL-DL-1型电力系统供配电综合实验装置主要对教材中的35kV的总降压变电所(HSS)、10kV的高压配电所(HDS)及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制保护等重点教学内容进行设计开发的，通过在本实验装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能，并且GL-DL-1型电力系统供配电综合实验装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。

一、技术参数

1、输入电源：三相四线AC380V±10%  50±2%Hz

2、使用环境：温度-10℃～+40℃

3、整机容量：≤3kVA

4、主控屏尺寸：1600mm*600mm*1800mm

5、控制柜尺寸：800mm*600mm*1800mm

6、GL-DL-1型电力系统供配电综合实验装置仪表柜尺寸：800mm*600mm*1800mm

7、电脑桌：铝合金800mm*600mm*1200mm

二、实验项目

一章 工厂供电系统实验装置
二章 实验装置的安全操作说明
三章 实验项目

1、 实验台电气主接线模拟图的认知

2、电气主接线图的认知

四章 工厂变配电室值班技能培训

1、 电流互感器与电压互感器的接线方式

2、 变压器有载调压

五章 工厂高压线路的微机继电保护实验

1、 模拟系统正常、巨大、较小运行方式

2、模拟系统短路实验

3、 电秒表的正确操作实验

4、微机线路保护装置参数整定操作

5、无时限电流速断保护实验

6、带时限电流速断保护实验

7、微机定时限过电流保护实验

8、反时限过电流保护实验

9、电流电压连锁保护实验

六章 高压电动机的继电保护

1、变频器参数整定

2、微机电动机保护装置参数整定操作

3、高压电动机的速断保护

4、高压电动机的反时限过流保护

七章 工厂供电系统的自动装置实验

1、备投投入条件测试

2、备投装置使用及自适应实验

3、无功补偿装置认知实验

4、无功自动补偿实验

八章 电力系统云平台实验

同步PC版：
