一、产品概述

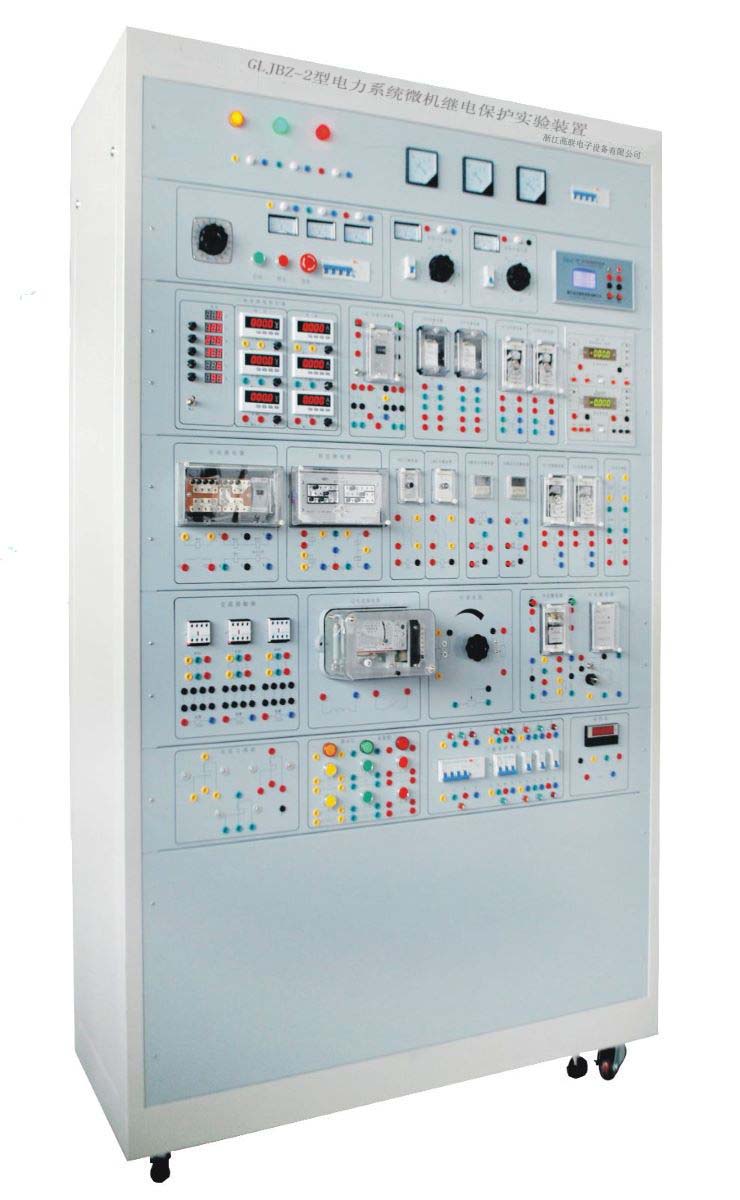

GLJBZ-2型电力系统微机继电保护实验装置是结合生产实际应用和发展和综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、等多门专业课程中的教学内容，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，采用常规继电器实验，能实现对电力保护的原理性学习及理解，能以真实直观的实验教学形式对学生进行专业技能训练。本电力系统微机继电保护实验装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。适用于电力类、电气类各专业相关课程的教学实验。

二、技术参数

1、输入电源：三相四线　380V±10%　50Hz。

2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m。

3、电力系统微机继电保护实验装置容量：＜1.5kVA。

4、外形尺寸：187*73*166(单位：cm)。

三、实验项目

1、继电特性

（1）电流继电器特性实验

（2）电压继电器特性实验

（3）电磁型时间继电器实验

（4）中间继电器特性实验

（5）信号继电器特性实验

（6）晶体管负序电压继电器实验

（7）冲击继电器特性实验

（8）闪光继电器特性实验

（9）三相一次重合闸装置实验

（10）整流型方向阻抗继电器特性实验

（11）差动继电器实验

（12）功率方向继电器特性实验

（13）反时限过流继电器特性实验

2、线路保护

（1）6-10KV线路过电流保护实验

（2）低电压启动过电流保护及过负荷保护实验

（3）重复动作手动复归中央信号装置实验

（4）重复动作自动复归中央音响信号装置实验

（5）具有灯光监视的断路器控制回路实验

（6）自动重合闸前加速保护实验

（7）自动重合闸后加速保护电路

（8）功率方向过流保护实验

（9）反时限过流保护动作特性实验

（10）单侧电源辐射式输电线路三段式电流保护实验

（11）复合电压启动过电流保护实验。

（12）具有灯光和音响监视的断路器控制回路实验。

（13）闪光继电器构成的闪光装置实验。

（14）装设跳跃闭锁继电器的断路器控制回路实验。

（15）电流闭锁电压速断保护实验。

（16）发电机过电压保护实验。

（17）三相一次重合闸装置实验

同步PC版：

GLJBZ-2型电力系统微机继电保护实验装置http://www.gaolian.tech/prodisplay.php?id=316
