一、电力系统实验装置产品概述

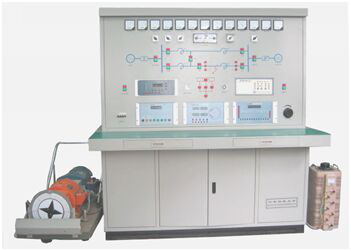

   GLDL-6型电力系统实验装置是一个自动化程度很高的多功能实验装置，它由发电机组、双回路输电线路及模型、无穷大电源等一次设备组成，通过中间开关站和单回、双回线路的组合，可构成发电机与无穷大系统之间有四种不同联络阻抗，供系统实验分析比较时使用。每台原动机都配有微机自动调速装置和手动调速装置，并且有微机过速保护功能，每台发电机配有微机自动准同期装置和手动同期装置，输电线路还配微机过流保护和重合闸装置。每套自动装置都有三种控制方式供选择，并且微机励磁的运行方式和运行参数可在线修改。GLDL-6型电力系统实验装置具有各种微机自动装置和手动控制装置，便于学生进行比较实验。本装置是一个自动化程度很高的多功能试验平台，其有如下特点：

1、该装置由发电机组、输电线路单元、微机保护单元、负荷调节和同期单元、短路模拟单元等组成；

2、该装置结构紧凑、占地面积小、安装调试和检修方便快捷；

3、模型参数可以调节，可模拟不同参数的输电线路；

4、实验系统安全可靠、操作方便灵活、物理现象直观，

5、本电力系统实验装置具有各种微机自动装置和手动控制装置，便于学生进行比较实验。

二、电力系统实验装置技术参数

1、输入电源：三相四线AC380V+10%，50Hz

2、工作环境：温度-10℃～+40℃、湿度<85% (25℃)

3、装置容量：5.0kVA

4、外形尺寸：1.80m*0.90m*1.80m

5、GLDL-6型电力系统实验装置重量：300Kg

三、电力系统的实验项目

1、同步发电机准同期并列实验

1).手动准同期并列实验；

2).半自动准同期并列实验；

3).全自动准同期并列实验；

4).各种信号波形观测；

5).微机准同期装置基本操作实验；

6).微机准同期装置整定值修改实验。

2、同步发电机微机励磁实验

1).不同α（控制角）的励磁电压波形观测实验；

2).微机励磁装置的基本操作实验；

3).微机励磁装置的整定值修改实验；

4).微机励磁装置的录波实验；

5).不同励磁方式的控制与切换实验；

6).同步发电机强励实验；

7).欠励限制实验；

8).调差特性实验；

9).过励限制实验；；

10).逆变灭磁和跳灭磁开关实验；

11).伏赫限制实验；

12).电力系统PSS 实验（电力系统稳定性）。

3、单机—无穷大系统稳态运行方式实验

1).单回路稳态对称运行实验；

2).双回路与单回路的稳态对称运行比较实验；

3).单回路稳态非全相运行实验。

4、电力系统功率特性（功角）和功率极限（静态稳态性）实验

1).无调节励磁时，功率特性和功率极限的测定；

2).手动调节励磁时，功率特性和功率极限测定；

3).微机自并励时，功率特性和功率极限的测定；

4).微机它励时，功率特性和功率极限的测定；

5).单回路、双回路输送功率与功角关系实验。

5、电力系统暂态稳定性实验

1).短路类型对电力系统暂态稳定性的影响实验；

2).故障切除时间对暂态稳定的影响实验；

3).有、无强励磁对暂态稳定性影响实验；

4).线路重合闸及其对系统暂态稳定性影响的

6、同步发电机的运行实验

1).同步发电机安全运行极限测定；

2).同步发电机进相运行实验；

3).同步发电机不对称运行实验；

4).同步发电机失磁异步运行实验。

7、单机带负荷实验

1).独立系统的特性实验；

2).投、切不同负荷的实验；

3).调速器调差特性实验；

4).甩负荷实验；

5).负荷调整实验。
