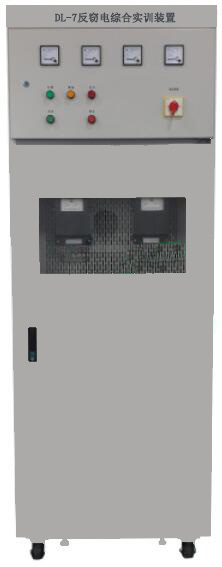

一、产品概述

      窃电与反窃电综合高供高计、高供低计、单相用户电能计量装置来模拟供用电环境，采用计算机控制技术、窃电方式仿真演示技术、智能电源输出技术、用电信息采集技术及一次负实训系统设备采用窃电方式模拟仿真演示与反窃电稽查的方法，以分压（失压）、分流（失流）、组合互感器跨接、移相等主流典型窃电实例为基础，融合改变电能表内部参数、高压侧搭接、强磁干扰、高频干扰、遥控器窃电等现行高科技窃电手段将反窃电研究理论与实践相结合。系统搭建10kV电缆架空线路，涵盖荷仿真采集技术等实现理论培训教学与生产实际操作的有效衔接。

      该装置设备通过实现对主流、高科技的窃电方法的模拟、判断和原理分析以及对窃电手法进行研究，以实际模拟来分析窃电后电能表及电能计量回路数据变化趋势，对各种窃电方式进行更深层次地剖析与研究，找出规律，不断完善提高用电稽查技术人员反窃电稽查手段。该系统设备集反窃电实验、培训学习、理论验证、实操技能、考核鉴定于一体。反窃电综合实验装置是我公司根据当前用电检查岗位反窃电实训需要联合开发的多功能实验装置。

      该装置以欠压、欠流、移相和改变电表参数等典型窃电实例为基础，应用当前先进的电子网络技术，融合电磁干扰、谐波干扰技术造成的窃电模拟形式，涵盖现场常见典型窃电接线方式、用电检查工作中容易忽略的窃电手段，集反窃电实验、培训学习、理论验证、实操技能、考核鉴定于一体的多功能实验装置。

      该装置特别具有模拟窃电现场功能强、故障设置方便、柜体简洁、可靠性好等特点，能够满足用电检查、装表接电、抄表收费等相关工种和管理人员培训、考核及技术鉴定的需要。

      本反窃电综合实验装置，为反窃电工作提供了强有力的技术支撑作用，可有效地提升反窃电工作人员的综合技术素质，卓有成效地开展针对性比较强的反窃电工作，实时堵塞反窃电技术漏洞。

二、技术参数

1、输入电源：三相四线380V±10%  50Hz

2、工作环境：温度-10℃～+40℃、湿度<85%( 25℃)

3、装置容量：<1.5kVA

4、外形尺寸：800mm*800mm*2000mm

三、实验项目

1、海量窃电方法的设置

2、反窃电方式

3、自动安全保护功能

4、时间显示功能

5、考试日志功能

6、报表打印功能

7、考试设定功能

8、信息采集综合实验

9、系统模拟训练

10、系统模拟故障

11、虚拟智能负荷模拟功能

12、云平台监视功能
