一、技术参数

1.电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；

3.整机功耗：200W；

4.整机重量：100KG；

二、产品结构及组成

1. 立式实训平台

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：1200*650*1930mm；

3) 一体式标准19英寸机架，4×38U容量，可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等；

4) 有理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观；

5) 有带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径；

6) 机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系；

7) 预留对地进电安装孔和接地柱，满足现场配电需求。

8) 底部配有4个万向轮。

2. 网孔板安装模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：≥480*265*8mm；

3) 网孔规格：Ф5*15mm；

3. 网孔板用膨胀固定件

1) 材质：尼龙（PA）；

2) 重复紧固次数：≥25。

4. 线缆管理架

1) 材质工艺：1.0/1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 安装方式：标准19英寸机架式；

5. 电源管理模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 模块由电源供给单元、越级跳闸保护单元及电源短接检测保护单元共三部分组成：

a) 电源供给单元：由空气开关（AC220V10A/6A）、二三插座（AC220V10A）、交流变压器（AC24V40W）、直流开关电源（DC24V/DC12V/DC5V）、直流可调电压板（DC1.5~28V1.42A）、自复位保险丝、带灯开关、连续可调电位器、直流电压电流数显表、金属指示灯及组合式接线端子排等组成，采取了多种过流保护手段，确保为用电设备提供安全可靠的可调测试电源和正常运行电源；

b) 越级跳闸保护单元：由限流元件、漏电保护模块（30mA/≤0.1s）及报警辅助触头等组成，能够对短路电流强度进行有效限制，及时切断本级电源的同时不会引起同级或上级电源的误跳闸动作，确保计算机等用电设备的正常工作；

c) 电源短接检测保护单元：由采样电源、短接检测保护板、接触器、辅助触头、自复位按钮及急停开关等组成，能够自动检测因错误接线所致的电源短路故障并锁定电源的输出，直至短路故障被排除后方可手动复位对设备的正常供电，有效地保护设备和人身的安全。

d)接线端子排：导轨组合式。

6. 嵌入式编程主机与显示器模块

1) 材质工艺：1.33mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：482*88*191mm；

3) 工业级无风扇设计：无尘、无噪音，采用高厚度导热铝板和波浪纹散热金属外壳，超强的冰刺散热能力使运行性能大幅提升；

4) 工业级通信能力：RS-232、RS-485，支持上电开机、长时间无人值守及24小时开机；

5) 双屏显示：集成高清显卡支持同步或异步双显（模拟视频信号和数字高清信号），满足工业实时多屏监控需求；

6) 电源：适配器/DC12V3A；

7) 功耗：18W；

7. 故障设置模块（触摸屏式）

1) 结构包含具有5寸TFT真彩屏交互界面的答题面板及故障继电器板，故障继电器板可以与智能答题面板通讯从而设置故障单元，学生通过查找故障在作为学生端的智能答题器上作答从而解决故障；

2) 通信方式采用无线WIFI传输数据，采用MOUDBUS通讯的网络结构，使得故障点可以任意扩展；

3) 智能答题器可以脱机或联机工作，通过无线网络连接实现教师机与学生机的数据交互。

8. 智能考核管理软件

1) 密码登陆界面实现教师机与学生机的切换；

2) 在计算机上进行编辑试卷发送试卷，在答题器作为学生端进行考试；

3) 脱离计算机，在作为教师端的智能答题器上编辑故障点发送故障点的功能。

9. 门前铃

1) 夜视照明功能；

2) 适用于别墅、独户建筑、复式建筑、办公场所、高层、多层住宅等建筑；

3) 7寸TFT液晶显示屏；

4) 图像亮度、铃声音量和图像色度可调，无辐射、低功耗，高清晰的可视TFT液晶屏；

5) 呼叫对讲、主动监视、远程分机开锁、免提通话等功能；

10. 室内分机

1) 视频器件：4"TFT

2) 挂墙安装方式：一型挂墙架

11. 电控锁

1) 无须辨认区分门的安装方向，左开、右开、内开、外开通用；

2) 关门无碰撞、自动感应上锁；

3) 多种开启方式：门禁或楼宇对讲信号、遥控、刷卡、钥匙等；

4) 电源反接保护、电机短路保护、霍尔元件故障后声光报警；

12. 被动红外空间探测器

1) 探测范围：12m×12m（标准涅菲尔透镜）；

2) 报警继电器：静音操作常闭舌簧继电器；

3) 防拆装置：常闭(带外壳)，防拆回路连接24小时保护电路；

13. 烟感探测器

1) 传感器类型：红外光电管；

2) 监视面积：20m2；

14. 燃气探测器

1) 感应气体：煤气、天然气、液化石油气

2) 蜂鸣器：70dB/m

15. 联网器

1) 工作电压：DC 30~35V

2) 安装方式：平装或U型导轨固定

3) 接口类型：RJ45单元内部接口，插拔式联网接口

16. ID钥匙卡扣

1) 内置芯片：M4100

2) 感应距离:0-5cm

17. 小区门口机

1) 摄像头：1/4“彩色HD CMOS，可视角度72°

2) 照度：0.1Lux镜头：f=2..8mm

3) 射频频率：ID卡：125KHZ  读卡类型：EM

4) 接口类型：插拔式接口

18. 围墙器

1) LCD中文液晶显示，门状态检测报警；

2) ID刷卡开锁，公共密码开锁，个人密码开锁

3) 摄像头:1/4"HD cmos,  分辨率:500TVL

4) 可视角度72℃,四向可调,夜间白光补光

19. 管理中心机

1) 射频频率：ID卡:125KHZ，读卡类型：EM

2) 显示屏幕：≥7”彩色TFT，解析度：≥480×234

3) 接口类型：RJ45

20. 通讯转换器

1) 传输介质：双绞线或屏蔽线；

2) 传输速率：300~1152Kbps；

3) 传输距离：1200m（RS-485端），5m（RS-232端）；

21. 可视对讲系统管理软件

1) 接收报警信号，声光报警，记录存储显示

2) 2000条报警信息循环存储

3) 显示呼入分机房间、主机号码

4) 可监视任一单元门口主机

22. 6位PDU电源

1) 过载保护：自动切断电源，手动按钮复位；

2) 安装方式：标准19英寸机架式；

23. 24位超五类非屏蔽插座配线架

1) 插头与插座插合次数：≥1000；

2) 导线端接次数：≥250；

24. 8P8C超五类非屏蔽水晶头

1) 插拔次数：≥1000；

2) 压力测试：20N；

3) 簧片：三叉簧片设计、磷青铜镀金。

25. 超五类非屏蔽信息插座模块

1) 插头与插座插合次数：≥1000；

2) 导线端接次数：≥250；

26. 单口86型信息面板

1) 材质：PC/ABS；

2) 带有标识条和防尘盖。

27. 86型底盒

1) 材质：ABS；

28. UTP超五类4对非屏蔽跳线

1) 插头与插座插合次数：≥1000；

2) 长度：≥1.5m。

29. UTP超五类4对非屏蔽电缆

30. 桥架1套

1) 材质工艺：1.0/1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：≥400*50*30mm。

31.综合布线专用工具包：RJ45双用工具、IDC压线工具及通断测试仪等。

32.耗材及工具

1）通用工具包：工具箱、常用电工工具、万用表、直角尺及手工锯等。

2）耗材包：各种规格PVC波纹管、PVC线槽、PVC线管、紧固件、弱电线、视频线、BNC头、异型标识管、电工胶布及焊锡丝等。

33.楼宇智能化工程实训系统

1）仿真实训系统在接近工程现场的基础上，针对实训教学进行专门设计，包含计算机技术、网络通信技术、综合布线技术、DDC楼控技术等，强化了楼宇智能化工程的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。

2）系统应适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。

3）系统涵盖对讲门禁及室内安防系统、火灾自动报警及消防联动控制系统、闭路电视监控及周边安防系统、综合布线系统和DDC照明监控六个系统。

4）各系统既可独立运行，也可实现联动。

5）可视对讲门禁子系统由管理中心机、室外主机、多功能室内分机、门前铃、普通室内分机、联网器、层间分配器、开门按钮、磁力控制锁、电插锁和通讯转换模块等部件组成。能给实现室内、室外和管理中心之间的可视对讲、门禁管理等功能

6）安防子系统由家用紧急按钮、红外探测器、主动红外对射探测器、门磁、声光报警器等部件组成，它与多功能室外分机。硬盘录像机和DDC等控制设备配套使用，能够完成对室内和室外公共区域的安防监控、报警联动等功能。

7）消防子系统由消防报警控制器。输入输出模块及模拟消防设备（消防泵、排烟风机、卷帘门）和多种消防探测器（感烟探测器、感温探测器）等组成。能够完成消防报警、消防设备联动等功能。

8）视频监控子系统由彩色监视器、矩阵主机、硬盘录像机、高速球型云台摄像机、一体化摄像机、红外摄像机、枪式摄像机组成。能够完成对楼道、智能大楼和管理中心的视频监控和录像等功能，同时可与安防系统实现报警联动等功能。

9）DDC控制系统由上位监控系统、DDC控制器和通讯接口卡等设备组成，配套招募设备能够完成照明系统的节能管理。

10）综合布线子系统主要由程控交换机、网络交换机、RJ45配线架、电话配线架、86盒、面板、语音模块、数据模块、水晶头等部件组成。能够构建一套典型的电话、计算机网络系统，实现建筑模型之间的语音、数据交互功能。

34.智能安全管理系统：

通过智能安全管理系统能够可有效保护学生的人身安全和设备安全，当设备电源欠压、过压、漏电或者过载时，智能安全管理系统要求能够准确判断出学生在使用过程中遇到的电源故障类型并实时语音报警，提示设备电源故障原因，避免学生在发生电源故障后，因不明白电源何种故障而导致的盲目危险维修操作。

(1)漏电保护：系统发生漏电后，漏电指示灯闪亮，同时系统输出电源断电，并语音提示“漏电保护中”，按复位按钮数秒后，设备复位，保证人身安全。

(2)欠压保护：设备输入电源欠压后，系统断电，提示“欠压保护中”，当设备电压恢复正常后，系统延时数十秒重新上电，保证设备电压稳定正常

(3)过压保护：设备输入电源过压后，系统断电，提示“欠压保护中”，当设备电压恢复正常后，系统重新上电。

(4)过流保护：供电电流大于等于1.5倍额定电流，并持续数秒钟以上系统断电并提示报警，供电电流大于等于4倍额定电流，系统在0.2秒内断电并提示报警。

(5)自动重合闸：故障发送跳闸后，一定时间间隔后自动重新合闸通电。

(6)声光故障报警：报警发生后，相应指示灯亮，并发出语音报警。

三、实验项目

1. 系统的安装、布线、接线、编程、调试、运行、维护及维修；

2. 线路故障的设置、检测及排除；

3. 各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；

4. 室内安防系统布/撤防的设计、接线、调试和演习；

5. 住户系统的设计、接线、调试和演习；

6. 住户与大楼系统的设计、接线、调试和演习；

7. 住户、大楼与小区系统的设计、接线、调试和演习；

8. 对讲门禁及室内安防系统管理软件的操作及管理；

9. 桥架及其支架的安装和布线；

10.信息插座和机架设备的安装；

11.水晶头及跳线的制作和测试；

12.RJ45模块和配线架的压线和测试；

13.RJ45跳线的连接及链路的测试。

同步PC版：

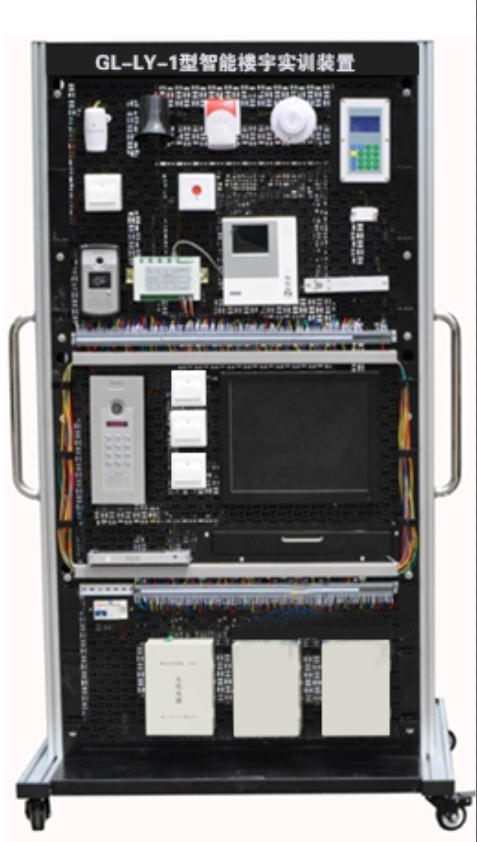

GL-LY-1型智能楼宇实训装置http://gaolian.tech/prodisplay.php?id=380
