一、环境检测实验箱组成

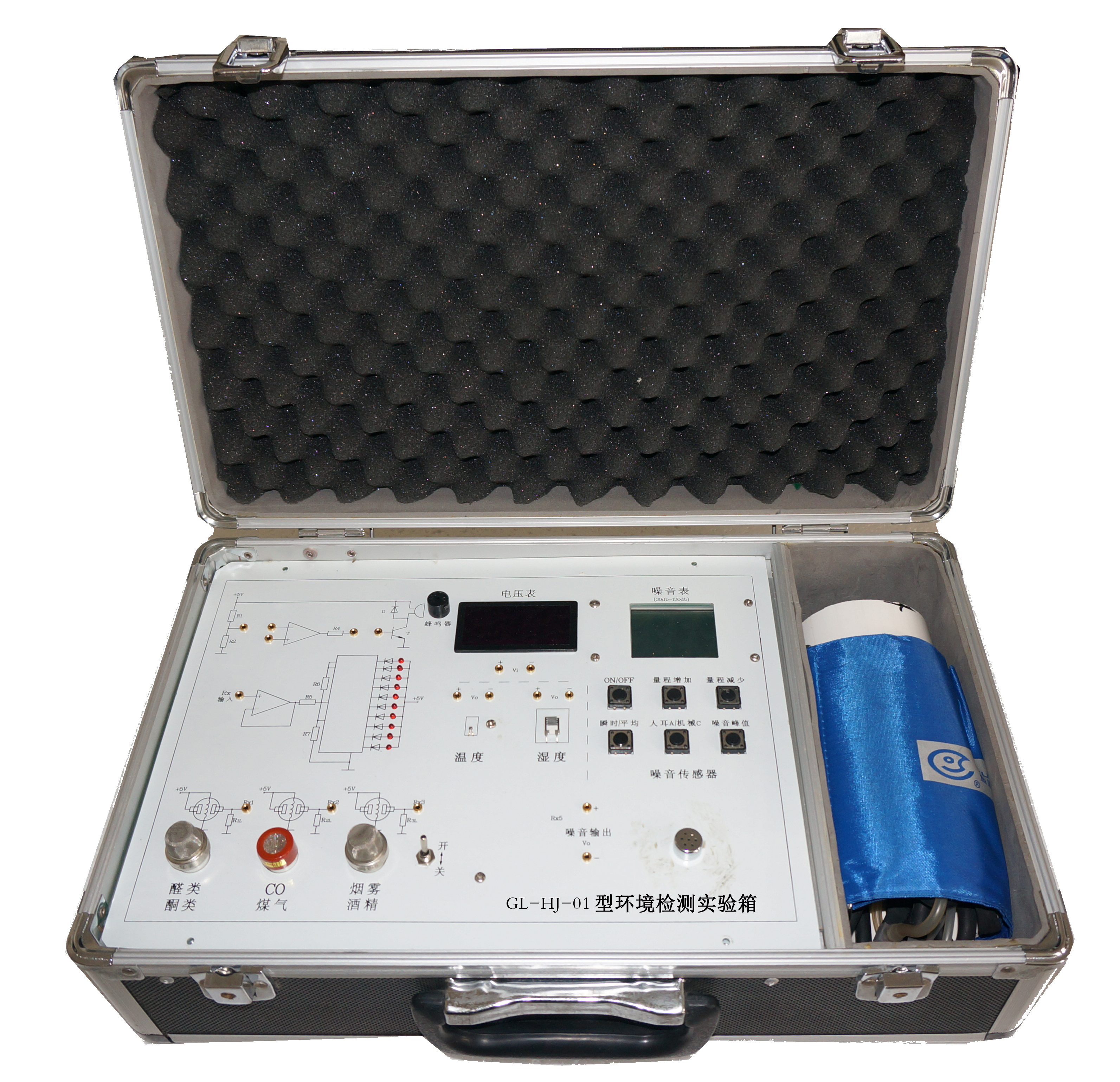

 GL-HJ-01型环境检测实验箱由箱体、实验电路面板、电源线、实验线等组成。

㈠、箱体：箱体尺寸(长×宽×高)为430mm×250mm×160mm，箱体左侧面装有带电源开关接市电(AC 220V 10A 50Hz)的插座，箱体内部装有实验所需的直流稳压电源、实验电路面板、传感器和显示表。

㈡、实验电路面板：实验电路面板由半导体气敏传感器、气体浓度检测实验电路、气体报警实验电路、温度传感器、湿敏传感器、温湿度变送器、数显直流电压表、噪音传感器、噪音仪组成。

1、半导体气敏传感器：半导体气敏传感器是气敏电阻传感器。

⑴、MQ－138传感器适宜于醇类、酮类、醛类、芳族类化合物有机溶剂的探测。

⑵、MQ－7传感器适宜于家庭、环境中一氧化碳、煤气的探测。

⑶、MQ－135传感器适宜于家庭、环境中二氧化碳、氨、苯、酒精、烟雾等污染气体的探测。

2、温度传感器：Pt1000铂电阻（厚膜元件），检测环境温度。配置了温度变送器（测温度范围：－20℃～＋80℃，对应于线性输出：DC　0～5V  20℃／V）。

3、湿度传感器：CHR－01陶瓷湿敏电阻，检测环境相对湿度。配置了湿度变送器（测湿度范围：0～100％RH，对应于线性输出：DC　0～5V  20％RH／V）。

4、噪音传感器：驻极体话筒，检测环境噪音。配置了声级仪（测量噪音范围：30dB～130Db，对应于类比信号输出：DC　0.3V～1.30V  10mV／dB）。
