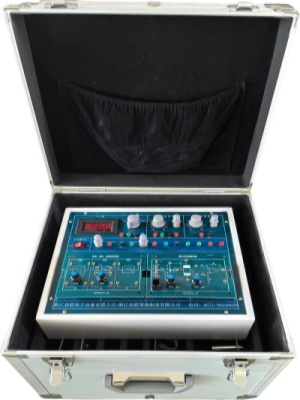

GL2100型多功能模块化传感器创新实验箱

GL2100型多功能模块化传感器创新实验箱由主控箱，可拆卸面包板模块，可扩展区块，传感器，100 MS/sa高速数据采集卡，数据采集软件等组成；本创新实验箱应用便利，方便管理；数据采集卡采用BNC接口或者MTE线缆连接，分辨率不低于12位，带宽不低于8 MHz，电压输出范围不低于±5V；可完成“传感器原理与技术”“自动化检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。

一、实验箱功能

1、本多功能模块化传感器创新实验箱包含不少于2路模拟输入通道，可用于示波器，网络分析仪，频谱分析仪，电压表，阻抗分析仪和数据记录仪等功能；

2、模拟输入通道采用BNC接口或者MTE线缆连接，采样率不低于100 MS/s，分辨率不低于12位，带宽范围不小于30 MHz；电压输入范围不小于±25V；

3、包含不少于2路模拟输出通道，可用于波形发生器和网络分析仪等功能；

4、模拟输出通道采用BNC接口或者MTE线缆连接，更新率不低于100 MS/s，分辨率不低于12位，带宽不低于8 MHz，电压输出范围不低于±5V；

5、包含不少于16路双向数字通道，可用于逻辑分析仪，码型生成器，协议分析仪和数字I/O等功能；

6、双向数字通道采用MTE线缆连接，采样速率不低于100 MS/s，数字输入逻辑标准为1.8V、3.3V（最大不超过5V），数字输出逻辑标准为3.3V；

7、包含±12V、5V、3.3V固定电源和可变电源，可变电源范围不低于1-5V；

8、具有可拆卸的面包原型板，并支持通过将面包板更换为不同类型的实验板，可满足电路、模电、数电等实验内容的扩展；

9、支持通过USB 2.0协议与电脑连接，支持LabVIEW、Python、MATLAB等多种编程软件开发；

10、配套应用软件，软件使用期限：永久有效。软件兼容Mac，Windows和Linux等操作系统，功能包括示波器，波形发生器、电源、网络分析仪，阻抗分析仪和数据记录仪等仪器操控，捕获、记录、分析和生成混合信号和混合域波形;

11、GL2100型多功能模块化传感器创新实验箱支持《虚拟仪器技术》、《传感器原理实验》实验，并提供实验labview源程序、实验指导书、说明书等资料，产品支持二次开发；

12、设备提供温度、应变、加速度、距离、光电、超声波、速度传感器等类型实验；

13、设备提供电机状态监测综合实验，对象包含霍尔、加速度传感器，支持测量电机的转速和振动信号。

二、实验项目

1、应变片单臂电桥性能实验

2、应变片半桥性能实验

3、应变片全桥性能实验

4、应变片单臂、半桥、全桥性能比较

5、应变片直流全桥的应用—电子秤实验

6、移相器、相敏检波器实验

7、差动变压器的性能实验

8、 激励频率对差动变压器特性的影响

9、差动变压器测位移实验

10、差动变压器的应用—振动测量实验

11、电容式传感器的位移实验

12、线性霍尔传感器位移特性实验

13、线性霍尔传感器交流激励时的位移性能实验

14、压电式传感器测振动实验

15、电涡流传感器位移实验

16、被测体材质对电涡流传感器特性影响

17、被测体面积大小对电涡流传感器特性的影响实验

18、电涡流传感器测量振动实验

19、 光电传感器测转速实验

20、温度源的温度调节控制实验

21、Pt100铂电阻测温特性实验

22、超声波传感器测距实验

23、电机状态监测综合实验（含软件）等。
