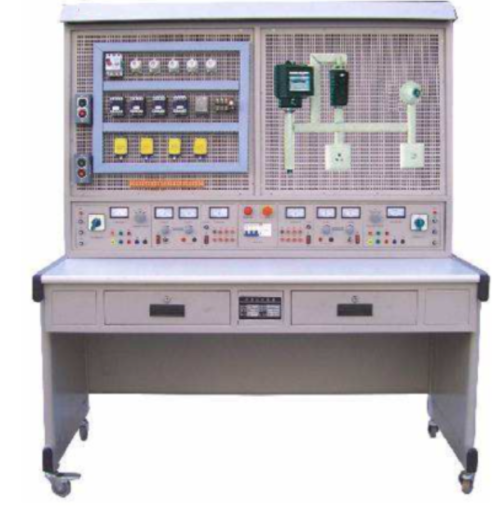

维修电工技能实训装置【GLWD-10型】

GLWD-10型维修电工技能实训装置主要由实训桌和网孔板组成，采用冷轧钢板精加工，表面静电喷塑，面板为优质纯铝板制作，化学蚀刻彩色处理，面板图文字符采用喷描技术处理，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。

一、产品概述

GLWD-10型维修电工技能实训装置主要由实训桌和网孔板组成，采用冷轧钢板精加工，表面静电喷塑，面板为优质纯铝板制作，化学蚀刻彩色处理，面板图文字符采用喷描技术处理，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，可作为电工考证的考核设备使用。

二、产品特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；

4、实训装置为双人座，即可以两个学生同时进行实训，电源独立互不干扰；

5、网孔板为挂件式，采用1.5mm厚的不锈钢板，网孔板的尺寸为600mm×700mm,孔大小为5mm×10mm；

6、配套的实训连接导线采用高可靠护套结构连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用铜质件外套，接触优良。

三、技术参数

1、输入电压：三相四线（或三相五线）～380V±10% 50Hz；

2、工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m；

3、装置容量：＜1.5kVA；

4、外形尺寸：1574mm×805mm×1650mm；

5、安全保护：GLWD-10型维修电工技能实训装置设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施。

维修电工技能实训装置
