光电检测与信息处理综合实验箱【GLCG-GX型】

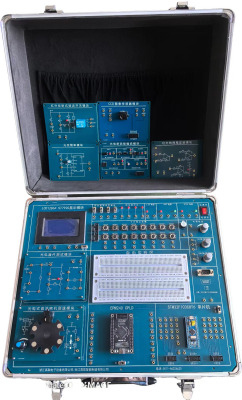

             GLCG-GX光电检测与信息处理综合实验箱

  本光电检测与信息处理综合实验箱采用当代先进的光电检测与信息处理技术、秉承模块化的总体设计思想，使本设备具有无限的扩展性以适应不断更新的光电子发展的需求。本实验设备注重光电信息处理，采用新型单片机和FPGA等先进的器件，既发挥新技术的优势又加强了基础知识的训练，有利于培养学生的专业综合能力。

  本光电检测与信息处理综合实验箱既适用于电工电路、光电检测、信息处理等基础与专业教学实验，也可以用于创新性、开放性实验教学，同时还可以作为电子大赛和高端科技产品开发的资源平台。本实验箱实验电路原理清楚、要点突出、实验内容丰富、电路设计新颖、技术先进、波形测量点醒目、是现代具有代表性的光电信息类实验平台。

一、产品特点

1、本光电检测与信息处理综合实验箱结构紧凑，操作方便、简单，所完成实验深入浅出，趣味性、实用性强；

2、在突出光电转换物理特性的同时注重光电信息处理技术，兼顾了基础训练与专业综合训练，体现了“重基础、讲特色、跟前沿”的实验教学风格；

3、采用新型数字电路及新型单片机，光电信息处理模式，体现了现代编程新理念；可以进行设计性实验。

4、由光电信息转换、获取到光电信息处理、显示的系统化实验教学为学生展宽视野、扩展知识面；

5、模块化的设计，提高了系统的可扩展性与综合应用价值，使其具有极高的性价比。

二、技术性能

1、输入电源：单相AC220V±10% 50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3、外形尺寸：约420*350*220mm

4、装置容量：＜0.5KVA

三、实验配置

1、稳压直流电源

  一路±12V/2A,一路±5V/1A；均具有短路保护功能。

2、可调直流电源

   0-12V/1A,具有短路保护功能。

3、STM32单片机

采用STM32F103C8T6单片机，具备72MHz的主频，64KB的程序存储器容量和20KB的RAM。它支持多种编程方式，包括在线编程、串口下载和JTAG仿真，便于开发者进行调试和编程。此外，它还提供了丰富的外设接口，如ADC、定时器、PWM、USART、SPI和I2C等。

STM32F103C8T6拥有37个输入/输出端口，2个12位的模数转换器，支持多达10个12位的ADC通道。它还具备内部振荡器，支持DMA、电机控制PWM和温度传感器等外围设备。

4、FPGA板

采用EP4CE6核心板，EP4CE6是英特尔（Intel）公司的一款Cyclone IV系列的FPGA芯片。它是一款较小规模的FPGA芯片，具有6272个逻辑单元和276480位的内嵌式块RAM（eRAM）。

5、仪表单元

（1）数显直流电压表：200mv/2v/20v 三档可用；

（2）数显直流电流表：20ua/200ua/20ma/200ma四档可用；

（3）数显照度表：量程1-1999LX；

6、扩展模块

（1）红外反射式接近开关模块

（2）红外光源调制模块

（3）光电元件应用模块

（4）声光节能灯模块

（5）红外热释电实验模块

（6）光变频率模块

（7）光电密码锁编码模块

（8）光电式直流电机测速模块

（9）光电器件测试模块

（10）光栅信号处理模块

（11）CCD测试模块

1、光源曲线特性测试实验

2、光敏电阻特性实验

3、硅光电池特性实验

4、光敏二极管特性实验

5、光敏三极管特性实验

6、红外反射式接近开关实验

7、红外光源调制解调实验

8、声光控节能灯实验

9、热释电红外报警实验

10、光变频率实验

11、光电密码锁实验

12、光电式直流电机测速实验

13、线阵CCD测量物体外形尺寸实验

14、单片机软件编程设计性光电阻实验

15、单片机软件编程设计性光敏二极管实验

16、单片机软件编程设计性光敏三极管实验

17、虚拟仪器光照度设计实验

18、面阵CCD检测实验

19、光电位置传感器——光栅信号检测与处理实验

20、FPGA单片机创新设计实验

21、T32嵌入式创新设计实验
