光电传感器实验台【GL-2000G型】
光电传感器实验台【GL-2000G型】
GL2000G型光电传感器实验台产品简介
一、概述
GL-2000G光电传感器实验台，适为光电子、光电信息等专业的实验课程设计制作的。内容从光源分析入手，对光的传输，光的接收，光电转换的特性及各种现代的光电传感器、光电子测试系统进行了实验和研究，是现代光电检测实验的有力工具。

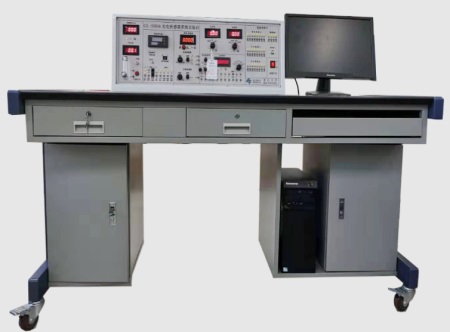

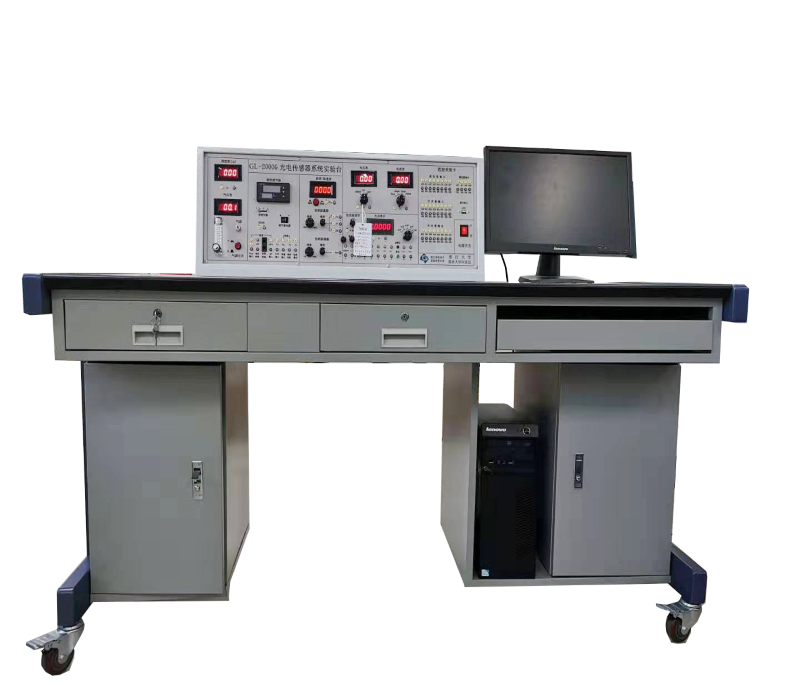

实验台包括：主控台、传感器、传感器实验模板、光源(普通光源、半导体LD激光源、LED发光管)和实验台五大部分组成。利用本实验仪可以进行二十多个实验，学生利用本实验仪还可以组建新的实验。为了增强实验效果实验模块上设有典型的信号测试和观察点。
二、产品特点
1、模块化结构，可根据需要选择不同的模块，随着光电子学科的发展，模块可以不断增加。一个模块对应一个传感器。
2、主控台上配备直流电源，多种显示表头，特别是光功率、光照度的显示。
主控台
提供稳定的±15V，±5V及0-5，0-12可调直流稳压源，主控台面板上装有电压、电流（微安）、光功率、光照度、转速五种显示仪表，备有交流220V二孔、三孔插座。
3、传感器与光敏元器件性能指标
1)、红外光敏二极管： 峰值边长 8600-9000A° 工作电压≤10V 暗电流≤0.2μA
2)、红外发射二极管：外径尺寸Φ5mm 峰值边长8600-9000A°，工作电压10V。
3)、红外光敏三极管： 峰值边长8600-9000A° 工作电压≤10V 暗电流≤0.3μA
4)、光敏电阻传感器硫化镉光敏电阻cds，外径尺寸Φ5.0mm 额定功率20mw 暗阻≥25MΩ
5)、硅光电池：峰值波长0.8-0.95μm，开路电压450-600mv
6)、PSD光电位置传感器：采用复合型光敏二极管，量程±2mm。分辨率0.01mm
7)、半导体激光器：波长635mm 功率3-5mw
8)、热释电红外探头：探测距离1-5米，波长10-20nm
9)、光导纤维：传输可见光
10)、光纤压力传感器：测压范围4-20KP
11)、光纤位移传感器：Y型光纤束， 量程1mm 线性度±5%
12)、光纤温度传感器：量程常温——150°C。 温度源控制精度±1°C
13)、光电转速传感器：2400转/分， 可调
14)、带通镜：六种波长400mm,470mm,530mm,560mm,600mm,660mm
15)、色散棱镜
三、传感器实验模板
1、光敏元器件实验模板。
2、热释电红外传感实验模板。
3、PSD位置传感器实验模板。
4、声光调制解调实验模板
5、光纤位移传感器实验模板
6、光纤温度、压力传感器实验模板
7、光照度计实验模板
8、光功率计实验模板
9、光开关实验模板
10、光电转速实验模板
四、实验台
尺寸为1600mm*800mm*750mm，可放主控台、实验模块、电脑主机、显示器、传感器等。
五、实验项目
实验一、激光的单色性实验
实验二、光色散实验
实验三、光照度实验
实验四、光功率实验
实验五、光敏器件的暗电流亮电流实验
实验六、光敏电阻的暗电阻亮电阻实验
实验七、光敏电阻伏安特性实验
实验八、光敏电阻光照特性实验
实验九、光敏电阻光谱特性实验
实验十、光敏二极管光谱特性实验
实验十一、光敏二极管光照特性实验
实验十二、光敏三极管光谱特性实验
实验十三、光敏三极管光照特性实验
实验十四、光敏三极管伏安特性实验
实验十五、光电开关实验
实验十六、光电池光谱特性实验
实验十七、光电池光照特性实验
实验十八、红外反射式开关实验
实验十九、红外热释电探测器应用实验
实验二十、红外热释电传感器原理实验
实验二十一、脉冲光调制解调实验
实验二十二、声光调制解调实验
实验二十三、光电转速传感器转速测量实验
实验二十四、光纤压力传感器实验
实验二十五、光纤温度传感器实验
实验二十六、光纤位移传感器实验
实验二十七、PSD传感器实验
