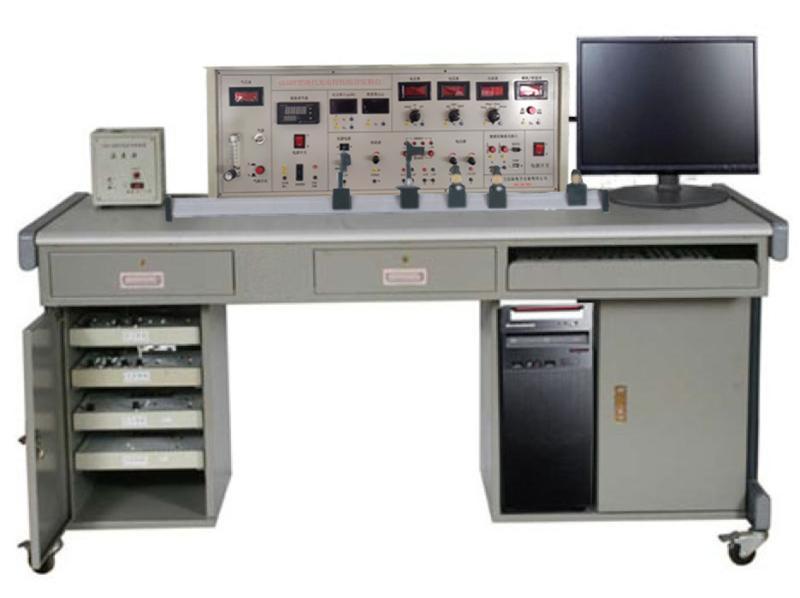

GLGDT型现代光电特性综合实验台产品简介

一、概述

GLGDT型现代光电特性综合实验台是集光、机、电于一体的多功能实验系统。系统覆盖内容广，可进行光通讯、信息控制、光电检测中所用的信号源、光电探测器等各类器件原理、特性、性能参数的实验，还可进行光的传输，光电传感器的应用，光强分析，莫尔条纹计数等一系列光电实验。实验平台采用全自动单色仪来实现光电器件光谱特性的连续测量，实验结果直接在电脑上用图形显示；用CCD摄像法实现莫尔条纹的自动计数测微；用CCD摄像法将单缝衍射图像采集处理后可实现衍射光强的二维和三维分布显示。系统采用模块组合的方式，不同的专业可以有不同的菜单。系统提供了开放的电路和光路，为学生更好的理解与掌握原理、正确使用光电器件奠定了基础，让学生通过实验学会合理地选择传感器，掌握检测的原理和方法。适用于光电信息专业、电子信息专业、计量测试专业等的教学实验。

二、传感器及光源

1、光敏二极管   波长880nm，电压＜10V, 暗电流≤0.2µA

2、光敏三极管   波长880nm，电压≤10V, 暗电流≤0.3µA

3、光敏电阻    Cds光敏电阻，额定功率20mw，暗阻≥5MΩ

4、硅光电池    波长700nm，开路电压300mV

5、激光二极管  发射波长分别为650nm和980nm

6、红外发射二极管    峰值波长940nm，电压10V

7、发光二极管   红光LED和白光LED

8、光照度计   1——1999Lx

9、光功率计   1——1999mW

10、彩色图象CCD镜头   3.5-8mm  1:1.4  1/3″

11、光栅莫尔条纹传感器  50L/mm透射光栅

12、雪崩二极管   电压200V，响应波长880nm

13、光电倍增管  光谱灵敏区域300～700nm

14、溴钨灯   电压12V，白光出射，波长范围广

15、低压汞灯   峰值波长在546.07nm处

三、实验模块

1、光电器件模块（一）

2、光电器件模块（二）

3、光电器件模块（光开关）

4、光电器件模块（光调制）

5、光照度计模块

6、光电倍增管高压模块

7、可见光光功率计模块

8、光电传感器转速测量实验模块

9、自选增益放大电路

四、实验项目

1、光调制解调实验

2、透射式光电开关实验

3、光电探测器特性实验

4、光电基础知识实验

5、红外反射式光电开关实验

6、单色仪定标实验

7、光电转速传感器的转速测量

8、热释电红外传感器实验

9、LED&LD光谱特性实验

10、LED&LD光强空间分布及半值角测量实验

11、LED&LD伏安（V/I）特性、电光转换（P/I）特性实验

12、APD雪崩光电二极管特性(反向电压、暗电流、倍增特性)测试实验

13、PMT光电倍增管特性（暗电流、阴极&阳极伏安特性）测试实验

14、光电探测器光谱响应度和暗电流测试实验

15、光电探测器（光敏二极管、光敏三极管、光敏电阻、光电池）特性实验

16、光电转速传感器的转速测量

17、红外反射式光电开关实验

18、光源及光调制解调实验

19、热释电红外传感器实验

20、透射式光电开关实验

21、莫耳条纹计数测微实验

22、单缝衍射光强分析实验

23、LED&LD光谱特性实验

24、LED&LD光强空间分布及半值角测量实验

25、LED&LD伏安（V/I）特性、电光转换（P/I）特性实验

26、APD雪崩光电二极管特性(反向电压、暗电流、倍增特性)测试实验

27、光电倍增管特性（暗电流、阴极&阳极伏安特性）测试实验

28、光电探测器光谱响应度和暗电流测试实验
