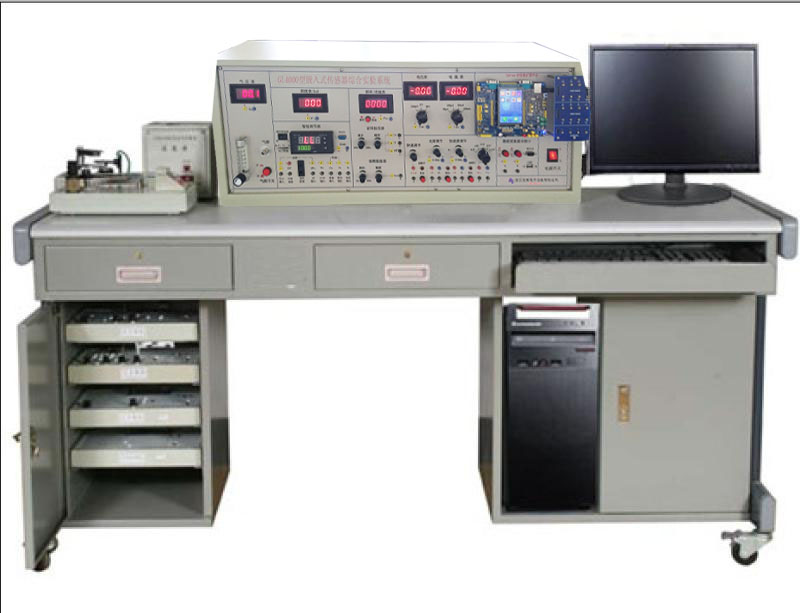

嵌入式传感器综合实验台【GL-4000型】

鉴于嵌入式技术在国内的逐步推广应用，许多大学开设了ARM微处理机的相关课程，GL4000型嵌入式传感器综合实验台正是为了配合嵌入式技术的实验教学而推出的实验装置，能与远程计算机实现远程控制、在网上传送数据，实现全网检测控制；可实现无线传输；可实现全虚拟仪器显示代替仪表的功能。

GL4000型嵌入式传感器综合实验台产品简介

鉴于嵌入式技术在国内的逐步推广应用，许多大学开设了ARM微处理机的相关课程，GL4000型嵌入式传感器综合实验台正是为了配合嵌入式技术的实验教学而推出的实验装置，能与远程计算机实现远程控制、在网上传送数据，实现全网检测控制；可实现无线传输；可实现全虚拟仪器显示代替仪表的功能。

一、实验台构成

GL4000型嵌入式传感器综合实验台由主控台、温度源、转动源、振动源、传感器及相应的模块、数据采集系统、ARM、实验桌等组成。

1、主控台

主控台部分包括：交直流信号源（±15V，±5V，±2V，±4V，±6V，±8V，±10V,0—24V可调）音频振荡器（1KHz—10KHz可调）低频振荡器（1Hz—30Hz可调）频率、转速、电压、数字式气压显示表、流量计、嵌入式工控一体机、气压源、光照度计、光功率等仪表。可完成传感器实验，ARM实验，传感器与ARM结合等实验。

2、可配置实验模块

电阻应变式、压力、差动变压器、电容位移式、霍尔位移式、压电加速度、电涡流位移、温度传感器、PN结、PSD光电、超声测距、CCD测量、光栅位移、嵌入式实验系统等。

二、实验项目

（一）、传感器实验

1、电容式传感器的位移特性实验

2、电容传感器动态特性实验

3、直流激励时霍尔传感器位移特性实验

4、交流激励时霍尔传感器位移特性实验

5、霍尔测速实验

6、扩散硅压阻压力传感器的压力测量实验

7、交流全桥的应用——振动测量实验

8、直流全桥的应用——电子秤实验

9、差动变压器的性能实验

10、激励频率对差动变压器特性的影响实验

11、差动变压器零点残余电压补偿实验

12、差动变压器的应用――振动测量实验

13、金属箔式应变片单臂电桥性能实验

14、金属箔式应变片半桥性能实验

15、金属箔式应变片全桥性能实验

16、金属箔式应变片单臂、半桥、全桥性能比较实验

17、金属箔式应变片温度影响实验

18、磁电式转速传感器的测速实验

19、压电式传感器测振动实验

20、电涡流传感器的位移特性实验

21、被测体材质对电涡流传感器的特性影响实验

22、被测体面积大小对电涡流式传感器的特性影响实验

23、电涡流传感器测量振动实验

24、电涡流传感器测转速实验

25、光纤传感器的位移特性实验

26、光纤传感器测量振动实验

27、光电转速传感器的转速测量实验

28、利用光电传感器测转速的其它方案

29、集成温度传感器的温度特性实验

30、铜电阻温度特性实验

31、铂电阻温度特性实验

32、热电偶冷端温度补偿实验

33、K型热电偶测温实验

34、J型热电偶测温实验

35、E型热电偶测温实验

36、对酒精敏感的气敏传感器的原理实验

37、湿度传感器的实验

38、数据采集系统实验（静态举例）

39、数据采集系统实验（动态举例）

40、光敏电阻光照特性实验

41、光敏电阻伏安特性实验

42、光敏二极管的光照特性实验

（二）、嵌入式实验

Linux实验

1、终止程序的运行实验

2、设置程序开机自动运行实验

3、设置并保存系统实时时钟实验

4、测试USB的移动存储设备实验

5、测试SD卡实验

6、测试USB摄像头抓图实验

7、测试声卡实验

8、测试串口和PC实现文件互传实验

9、屏幕截图实验

10、用户LED测试实验

11、用户按键测试实验

12、网络设置实验

13、挂载使用网络文件系统实验

14、 Telnet测试实验

15、 FTP远程传递文件实验

16、 Web服务器测试实验

17、网络远程控制USB摄像头实验

18、网络远程控制用户LED实验

19、进入Qt界面的触摸校正

20、使用Qt测试蜂鸣器

21、使用Qt测试LED灯

22、使用Qt访问WWW.xxx.net

23、使用Qt设置网络

24、使用Qt测试hello,Qt程序

25、使用Qt访问U盘或SD卡

26、测试CMOS摄像头（2.6.13和2.6.30.4）

27、向文件系统中添加文件

28、测试AV监控器测试头（2.6.13+64MB Nand Flash）

Win CE实验

1、测试USB移动存储设备实验

2、测试SD卡实验

3、保存数据到flash掉电不丢失实验

4、使用播放器实验

5、 100M网卡设置&测试实验

6、 telnet远程登录开发板实验

7、 FTP远程传输文件实验

8、 Web服务器测试实验

9、触摸屏校正实验

10、 USB摄像头测试实验

11、 LCD显示旋转实验

12、三个串口测试实验

13、录音测试实验

14、 IE浏览器上网实验

15、 ActiveSync进行USB同步实验

16、 Win CE自带游戏测试实验

17、 Win CE开机自动运行实验

18、 Win CE的CMOS摄像头测试实验

19、 Win CE使用USB无线网卡

20、 Win CE的GPIO控制实验

21、 Win CE的PWM控制实验

TQ2440-Test实验

1、ADS1.2新建项目试验

2、使用H-Jtag的单步调试实验

3、使用Jlink的单步调试实验

4、TQ2440-Test测试实验

ADS实验

1、、ADS环境下入门级编程操作介绍

2、实现使用开发板显示自己的照片

3、学会删除程序当中的一些没用的代码

4、解决PWM频率调节时的一个小漏洞

5、切换显示六张自定义的图片

6、流水灯实验

7、新建自己的工程和玩转LCD屏幕显示

8、新建自己的工程

9、玩转LCD屏幕显示

10、RGB配色原理实验

玩转PWM

1、脱机运行原厂程序的PWM测试程序

2、调程序中常见的一种思路

3、使用PWM蜂鸣器唱歌

4、加强版PWM唱歌
