传感器综合实验台【GL-3000型】
传感器综合实验台【GL-3000型】
传感器综合实验台，传感器与检测技术实验台，传感器实验台，传感器实训台是在本公司多年生产传感技术教学实验装置的基础上，为适应不同类别、不同层次的专业需要，新推出的模块化的新产品。GL3000型传感器综合实验台主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。
一、产品概述
GL3000型传感器综合实验台是在本公司多年生产传感技术教学实验装置的基础上，为适应不同类别、不同层次的专业需要，新推出的模块化的新产品。
GL3000型传感器综合实验台主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。
GL3000型传感器综合实验台采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。
二、产品组成
（一）、实验台组成
GL3000型传感器综合实验台由主机箱、三个源（振动源、温度源、转动源、）、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌八部分组成。

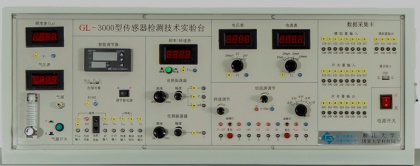

1、主机箱部分
提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳
压电源；主控台面板上还装有电压、频率、转速显示表。音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；气压源0－20kpa可调，高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机串行接口；流量计，电流表，照度表。
2、三源发生台
装有振动源1HZ－30HZ（可调）；转动源0－2400转/分（可调）；加热源＜150℃（可调）。
3、传感器：详见下表
4、实验模块部分：详见下表
5、数据采集卡及处理软件

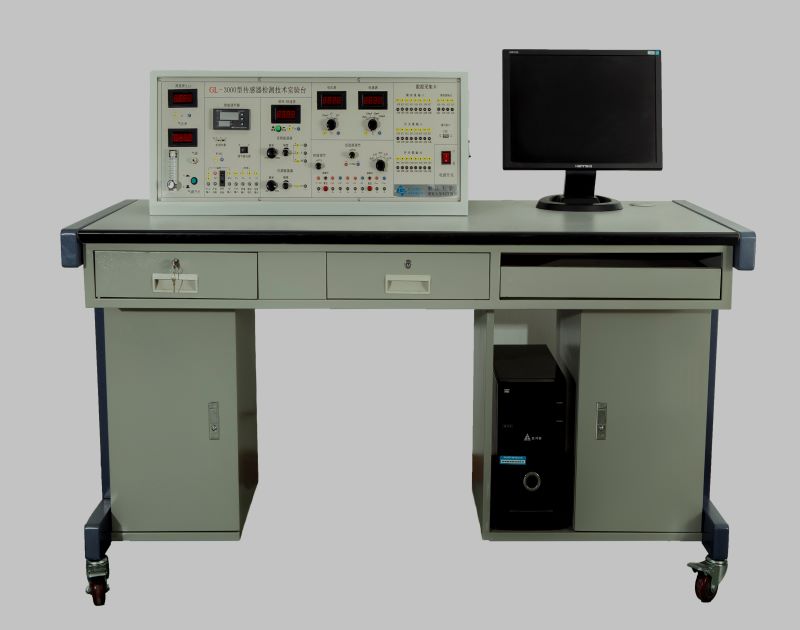

6、实验桌：专用实验桌尺寸为1600×800×750(mm)，实验桌面上预留显示器或示波器安放位置。实验桌的两个特制柜可分别安放实验模板和计算机主机及键盘。
*7、多媒体三维动画演示软件：
注：打*的为选配项
三、产品特点
1、传感器综合实验台的结构趋向工业检测传感器结构，传感器定性与定量相结合，有一定的精度，更便于计算机做实验的特性分析。
2、仪器配温度源、气源、振动源和转动源。传感器配相应实验模板，便于操作和管理，实验完成后，可分别放入实验台的柜子里和传感器箱。能根据教学需求添加增强部分传感器及其模板，或制作特殊的传感器模板。
3、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设有保护电路，确保学生在误操作后不易损坏设备并保证学生的安全。
四、产品技术指标
序号
传感器名称
实 验 模 板
量 程
线性
实验
项目
备 注
1
电阻应变式传感器
电阻应变式实验
0－500g（200）
±0.5%
1-7
全桥
2
扩散硅压力传感器
压力传感器实验
4-20kpa
±1%
8
3
差动变压器
差动变压器实验
±4mm
±2%
9-12
4
电容式传感器
电容传感器实验
±2.5mm
±3%
13-14
5
霍尔式位移传感器
霍尔传感器实验
±1mm
±3%
6
霍尔式转速传感器
2400转／分
±0.5%
17
7
磁电式传感器
2400转／分
±0.1%
18-19
8
压电式传感器
压电传感器实验
20
9
电涡流位移传感器
电涡流位移实验
1mm
±2%
21-25
10
光纤位移传感器
光纤位移实验
1mm
±5%
26-27
11
光电转速传感器
2400转／分
±0.5%
28-29
12
集成温度传感器
温度传感器实验
常温-120℃
±3 %
30
13
Pt100铂电阻
常温-150℃
±3%
32
三线制
14
Cu50铜电阻
常温-100℃
±3%
32
可选配
15
K型热电偶
常温-150℃
±2%
33
16
E型热电偶
常温-150℃
±2%
34
17
J型热电偶
常温-800℃
±5%
34
18
气敏传感器
50-2000PPm
37
对酒精敏感
19
湿敏传感器
10－95%RH
38
20
光电反射开关
光电器件实验（光开关）模板
21
光敏电阻
光电器件实验（一）模板
Cds光敏电阻，额定功率20mw，暗阻≥5MΩ
22
红外发光二极管
峰值波长940nm，工作电压10V
23
光敏二极管
峰值波长880nm，工作电压＜10V, 暗电流≤0.2µA
24
光敏三极管
峰值波长880nm，工作电压≤10V, 暗电流≤0.3µA
25
半导体激光器
波长635nm，功率1-3mw
26
硅光电池
峰值波长700nm，开路电压300mv
27
光照度探头
1----1999Lx
28
相敏检波、移相、滤波
五、实验项目
1、金属箔式应变片单臂电桥性能实验
2、金属箔式应变片半桥性能实验
3、金属箔式应变片全桥性能实验
4、金属箔式应变片单臂、半桥、全桥性能比较实验
5、金属箔式应变片温度影响实验
6、直流全桥的应用——电子秤实验
7、交流全桥的应用——振动测量实验
8、扩散硅压阻压力传感器的压力测量实验
9、差动变压器的性能实验
10、激励频率对差动变压器特性的影响实验
11、差动变压器零点残余电压补偿实验
12、差动变压器的应用――振动测量实验
13、电容式传感器的位移特性实验
14、电容传感器动态特性实验
15、直流激励时霍尔传感器位移特性实验
16、交流激励时霍尔传感器位移特性实验
17、霍尔测速实验
18、磁电式转速传感器的测速实验
19、压电式传感器测振动实验
20、电涡流传感器的位移特性实验
21、被测体材质对电涡流传感器的特性影响实验
22、被测体面积大小对电涡流式传感器的特性影响实验
23、电涡流传感器测量振动实验
24、电涡流传感器测转速实验*
25、光纤传感器的位移特性实验
26、光纤传感器测量振动实验
27、光电转速传感器的转速测量实验
28、利用光电传感器测转速的其它方案*
29、集成温度传感器的温度特性实验
30、铂电阻温度特性实验
31、铜电阻温度特性实验*
32、K型热电偶测温实验
33、E型热电偶测温实验
34、J型热电偶测温实验*
35、热电偶冷端温度补偿实验*
36、对酒精敏感的气敏传感器的原理实验
37、湿度传感器的实验
38、数据采集系统实验（静态举例）
39、数据采集系统实验（动态举例）
40、光敏电阻实验
41、光敏二极管的特性实验
42、光敏三极管特性实验
43、光电开关实验
44、红外光电开关
45、光电池光照特性实验
46、附加实验—移相器实验
47、附加实验—相敏检波器实验
备注：带*号实验为思考实验，由学生自己动手组建
