GL-XS-01型传感器实验箱

一、产　品　简　介

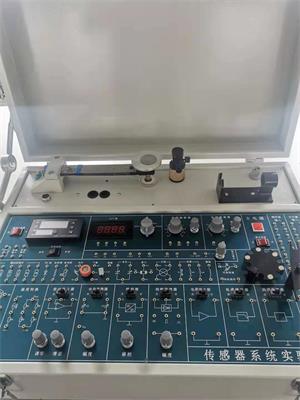

 传感器实验箱，传感器系统实验箱，传感器实验台，传感器实验仪，传感器技术实验台，传感器与检测技术实验台，传感器综合实验台，传感器实训台设备简介：GL-XS-01型传感器实验箱是在本公司多年生产传感技术教学实验仪器的基础上，结合了GL-998和GL-2000的各自优点，根据院校实验室的实际情况，为适应不同类别、不同层次的专业需要，新主推的、具有专利的箱式传感器实验仪，是我们外销的主要产品。

  GL-XS-01型传感器实验箱主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。

  GL-XS-01型传感器实验箱采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。

二、产 品 组 成

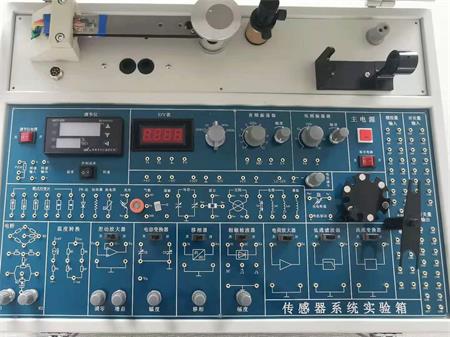

GL-XS-01型传感器实验箱由主板、信号源、传感器、数据采集卡及处理软件等各部分组成。

1、主板部分

提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调等直流稳压电源；面板上还装有电压、频率显示表。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；智能调节仪表；USB计算机接口。

2、信号源

1） 加热源＜150℃（可调）；、

2） 振动源 1 Hz~30Hz；

3） 转动源 0~2400r/min

3、传感器：详见下表（共十九种传感器）

4、数据采集卡及处理软件：详见（六、V10.0数据采集卡及处理软件的特点）

5、实验箱：专用实验箱尺寸为530×420×180(mm)。

三、产　品　特　点

1、结合了GL-998和GL-2000的各自优点，传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。

2、仪器配温度源等加热装置。整个仪器采用手提式箱式结构，便于管理，实验完成后，便于保管存放。

3、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设制有保护点路，确保学生在误操作后不会损坏设备并保证学生的安全。

四、产品技术指标

序号	传感器名称	实验范围	实验线性	备 注
1	电阻应变式传感器	0～200g	±1%	全桥
2	扩散硅压力传感器	4-20kpa	±1%
3	差动变压器	±4mm	±2%
4	电容式传感器	±2.5mm	±3%
5	霍尔式位移传感器	±1mm	±3%
6	霍尔式转速传感器	2400转/分	±1%
7	磁电式传感器	2400转/分	±2%
8	压电式传感器	——	——
9	电涡流位移传感器	1mm	±2%
10	光纤位移传感器	1mm	±5%
11	光电转速传感器	2400转/分	±1%
12	集成温度传感器	常温-120℃	±4%	-50～150℃
13	Pt100铂电阻	常温-120℃	±4%	-200～650℃
14	K型热电偶	常温～120℃	±4%	-40～1000℃
15	E型热电偶	常温～120℃	±4%	-40～800℃
16	气敏传感器	50～2000PPm	——	对酒清敏感
17	湿敏传感器	10～95%RH	——
18	PN结温度传感器	常温～120℃	——	-55～125℃
19	NTC热敏电阻	20℃时，电阻为10K	——

五、实　验　项　目

1、金属箔式应变片单臂电桥性能实验

2、金属箔式应变片半桥性能实验

3、金属箔式应变片全桥性能实验

4、金属箔式应变片单臂、半桥、全桥性能比较实验

5、金属箔式应变片温度影响实验

6、直流全桥的应用——电子秤实验

7、交流全桥的应用——振动测量实验

8、扩散硅压阻压力传感器的压力测量实验

9、差动变压器的性能实验

10、激励频率对差动变压器特性的影响实验

11、差动变压器零点残余电压补偿实验

12、差动变压器的应用――振动测量实验

13、电容式传感器的位移特性实验

14、电容传感器动态特性实验

15、直流激励时霍尔式传感器的位移特性实验

16、交流激励时霍尔式传感器的位移特性实验

17、霍尔测速实验

18、磁电式转速传感器的测速实验

19、用磁电式原理测量地震*

20、压电式传感器测振动实验

21、电涡流传感器的位移特性实验

22、被测体材质对电涡流传感器的特性影响实验

23、被测体面积大小对电涡流式传感器的特性影响实验

24、电涡流传感器测量振动实验

25、电涡流传感器测转速实验*

26、光纤传感器的位移特性实验

27、光纤传感器测量振动实验

28、光电转速传感器的转速测量实验

29、利用光电传感器测转速的其它方案*

30、集成温度传感器的温度特性实验

31、铂电阻温度特性实验

32、K型热电偶测温实验

33、对酒精敏感的气敏传感器的原理实验

34、湿度传感器的实验

35、PN结温度传感器测温实验

36、NTC热敏电阻性能实验

37、数据采集系统实验（静态举例）

38、数据采集系统实验（动态举例）

六、V10.0数据采集卡及处理软件

（一）、数据采集卡及处理软件： V10.0版

V10.0版数据采集卡是在原版基础上的一个升级版本，针对目前市售的传感器实验系统所配的采集卡动态范围太小，分辨率和精度过低的缺点，V10.0版采用了工业级的完善解决方案，达到了很高的测量精度和动态范围，接口部分采用USB接口，方便用户的实际使用。该采集卡既能完全满足实验的要求。具体技术指标如下：

1、接口标准：USB接口

2、A/D：12位

3、通道数：8通道

4、采样：同步、异步

5、触发方式：软触发、硬触发

6、采样频率：100KHz(分档可选)

7、测量误差：0.2mv

8、测量量程：可达正负15V

9、支持电压、电流信号直接输入，无需配备转换器

10、可以扩充D/A通道

11、环境：win7以上

12、软件：配备传感器综合实验系统成套实验软件包及虚拟仪器软件包

（二）、虚拟软件：V10.0版

本软件是和V10.0采集卡配套使用，以USB进行通讯，采用USB标准协议，是一个快速、实时的数据采集系统。该采集系统可单独对外部信号进行采集，也可和GL系列传感器实验仪软件配合在我们公司的系列传感器实验装置上进行实验操作。具体描述：

1、操作系统：Win7以上。

2、USB接口。

3、软件按照公司实验指导书编写，大部分实验能用此数据采集软件进行实验操作。

4、软件采集设置可分单步采样、定时采样、双向采样、与动态采样。在单步采样时可以以极小二乘法与端点法分析其极大非线性误差或极大迟滞误差，在动态实验时可以分析其输入波形的频率、振幅或转速。

5、支持打印功能，能把实验结果在实验结束后即可打印出来。

6、采集卡硬件具有程控放大功能，在测量小电压时能有很高精度。

7、在数据采集时通讯速率比原版有很大提高。

8、数据采集软件支持USB通讯。

9、支持差动输入功能。

同步PC版：
