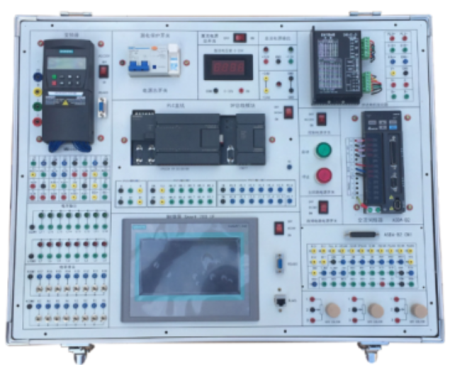

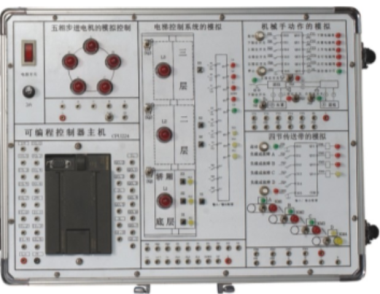

GLPLC-2A型PLC可编程控制器实验箱
发布时间：2021-03-03 浏览次数：2566
一、总体技术概述
1、PLC可编程控制器实验箱主机采用三菱FX3U-32MR，功能上要完全满足目前大、中专等院校的PLC教学实验要求。
2、采用模块化结构设计，包括PLC主机模块配有8个模拟实验模块，各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口，用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。
3、PLC可编程控制器实验箱的实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成，由简到难，从而达到一个循序渐进的学习过程。实验项目充分贴近实际应用和教学大纲。
4、实验箱配备MCGS工控组态软件，配合MCGS屏、变频器、电机，可直观地进行PLC基本指令练习、多个PLC实际应用的模拟实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本PLC可编程控制器实验箱的训练，使学生很快能适应工业现场的实际操作。
二、详细技术指标
1、电源输入
单相三线～220V±10%，50Hz，设有过流保护模块，起到保护实验箱的作用。PLC、变频器、触摸屏的电源单独控制。
2、电源输出
DC：24V/1.5A（2路）。
3、工作环境
温度为－10℃～＋40℃，相对湿度为<85%。
4、PLC可编程控制器实验箱体及外型尺寸
箱体采用铝合金型材，尺寸为530×350×180mm。
5、主机
三菱FX3U-32MR；变频器模块：艾默生 EV1000-2S0004G；触摸屏模块：TPC7062TI。
6、机箱盖子正面打开。
7、箱内可放实验线。
8、配艾默生变频器手册。
9、变频器引出常用端子，三相交流小电机嵌入箱子内，电机轴上加转盘。
10、控制模块配置如下:
1).可编程控制器的基本指令编程练习；
2).装配流水线的模拟控制；
3).LED数码显示控制；
4).十字路口交通灯控制；
5).液体混合装置控制的模拟；
6).机械手动作的模拟；
7).四节传送带的模拟；
8).天塔之光的模拟；
9).抢答器控制；
10).送料车控制；
11).水塔水位模拟控制；
12).步进电机模拟控制；
13).喷泉模拟控制；
14).配置9路发光二极管显示电路；
15).配置钮子开关、按钮各9路开关量输入电路。
三、基本实验内容
1、可编程控制器的基本指令编程练习
2、装配流水线的模拟控制
3、 LED数码显示控制
4、十字路口交通灯控制
5、液体混合装置控制的模拟
6、机械手动作的模拟
7、四节传送带的模拟
8、天塔之光的模拟
9、组态棒图实验教学
1).上位机组态软件基本编程练习
2).PLC与MCGS触摸屏通信实验
四、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
PLC实验箱 |
含箱体、电源、FX3U-32MR主机、变频器、MGCS屏和实验模块 |
1 |
|
2 |
实验用连接线、通信线、电源线 |
|
1 |
|
3 |
整套实验指导书，变频器手册 |
|
1 |
|
4 |
软件光盘 |
|
1 |
