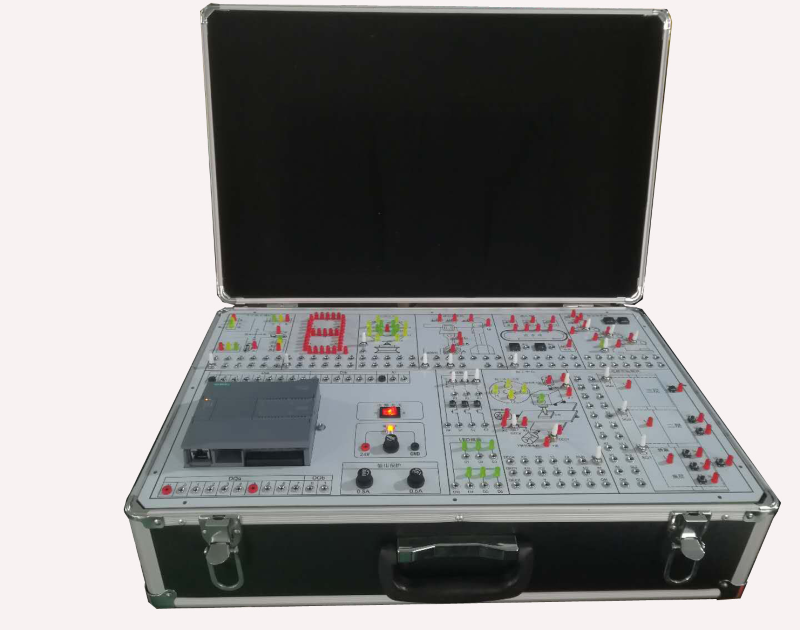

PLC实验箱【GLPLC-2型】
PLC实验箱【GLPLC-2型】
一、概述

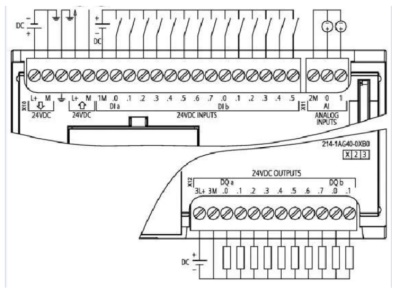

PLC实验箱，PLC可编程实验箱，PLC可编程控制器综合实验箱由铝合金框架外壳、2mm厚实验线路板、PLC主机等组成，可以完成可编程控制器技术、可编程控制器及应用等课程的实验实训项目。本实验箱集可编程逻辑控制器、通信模块、编程软件、模拟控制实验等于一体，可直观地进行PLC的基本指令练习、PLC实际应用的模拟实验及实物实验。PLC实验箱配备的主机采用西门子CPU1200系列1214C可编程控制器和专用通信适配器。
二、特点
1、可靠性高、灵活性强
提供实验所需的+24V/2A直流电源，设计时将容易损坏的部件及对学生没有技能要求的线路直接组装接好，保证PLC实验箱的可靠性。设有保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电压而导致损坏。
2、直观性强
面板布局合理、图线清晰分明，板上印有文字说明，学生即使在没有说明书的情况下也可完成所有的实验。在保证接线正确、编制程序无误的情况下，只要细心地操作，能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。
3、可扩展性
本PLC实验箱配有可编程控制器实验扩展箱，为进一步开展扩展实验提供了可能。
4、可靠性、灵活性强
采用挂件式结构、模块化设计，具备实验可靠，升级及管理灵活等优点。
5、采用专用实验导线
强电与弱电分开，实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
三、技术性能及参数
1、工作电源：单相三线，220V±10% 50Hz
2、本PLC实验箱容量：＜0.5KVA
3、工作环境：-10-55℃
4、相对湿度：（85%）
四、配置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
可编程控制器 |
CPU 1214C |
1台 |
|
|
2 |
基本指令编程练习模块 |
|
1块 |
|
|
3 |
交通信号灯PLC自动控制实验模块 |
|
1块 |
|
|
4 |
全自动洗衣机PLC自动控制实验模块 |
|
1块 |
|
|
5 |
LED PLC自动控制实验模块 |
|
1块 |
|
|
6 |
三层电梯PLC自动控制实验模块 |
|
1块 |
|
|
7 |
艺术彩灯造形的PLC自动控制实验模块 |
|
1块 |
|
|
8 |
电机自动控制演示板 |
|
1块 |
|
|
9 |
星角启动的PLC自动控制实验模块 |
|
1块 |
|
|
10 |
无人售货的PLC自动控制实验模块 |
|
1块 |
|
|
11 |
水塔自动供水实验模块 |
|
1块 |
|
|
12 |
自动送料装车实验模块 |
|
1块 |
|
|
13 |
继电器控制实验模块 |
|
1块 |
|
|
14 |
抢答器控制实验模块 |
|
1块 |
|
|
15 |
实训导线 |
|
大于20根 |
|
|
16 |
实训指导书 |
|
1本 |
|
|
17 |
网线 |
|
1根 |
|
|
18 |
交流电源线 |
|
1根 |
|
|
19 |
电源模块（带安全保护模块） |
|
1个 |
|
五、实验项目
1、博途软件的认识
2、交通信号灯PLC自动控制实验
3、全自动洗衣机PLC自动控制实验
4、LED PLC自动控制实验
5、三层电梯PLC自动控制实验
6、艺术彩灯造形的PLC自动控制实验
7、电机自动控制演示板
8、星角启动的PLC自动控制实验
9、无人售货的PLC自动控制实验
10、水塔自动供水实验
11、自动送料装车实验
12、继电器控制实验
13、抢答器控制实验
14、可编程控制器的基本指令编程练习
