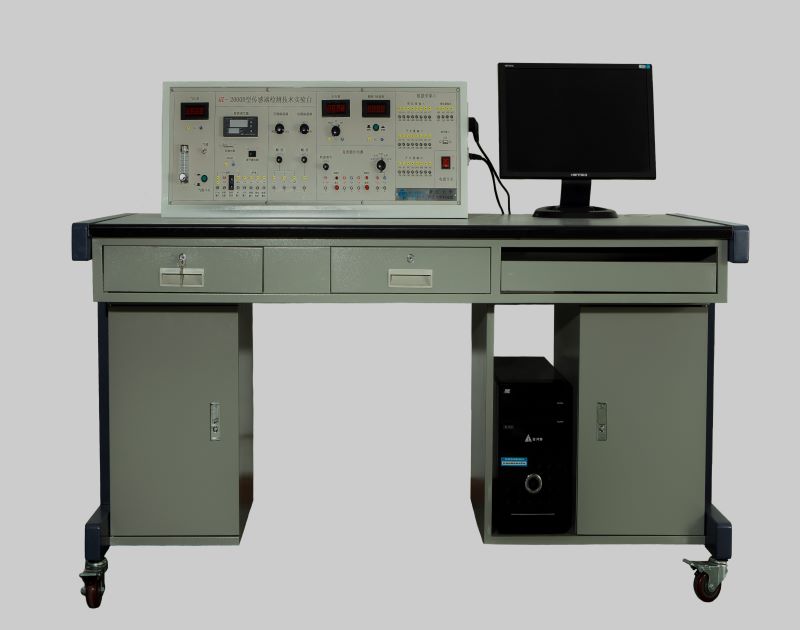

GL-2000D型产品介绍

一、传感器与检测技术实验台技术指标

1 、电源：单相三线AC220V±10%，50Hz；

2、环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m；

3、装置容量：＜0.5kVA；

4、实验台预留显示器位置，实训模板位置，各种传感器和电脑主机位置；

5、尺寸1700mm*900mm*800mm；

6、主控台提供高稳定的±15V、＋5V、0~＋24V可调、±2V~±10V可调八种直流稳压电源，具有短路保护功能；

7、提供音频振荡器1KHz~10KHz（可调）、低频信号源1Hz~30Hz(可调)；

8、提供USB接口，保证计算机能与主控台数据通信；

9、提供漏电保护装置；

10、数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级；

11、频率/转速表：测量范围1～9999Hz，转速测量范围1～9999rpm；计时器：0～9999s，精确到0

12、温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C；

13、主控台数据采集板系统；

14、检测源

温度源：0～220V，常温～200℃，

转动源：2～24V，转速0～3000rpm（可调），

振动源：振动频率1Hz～30Hz（可调），共振频率12Hz，

气压源：0—20KP。

二、传感器技术参数及配置

1、电容式传感器：量程±2.5mm，精度：±1%；

2、霍尔式位移传感器：量程±4mm，精度±1%；

3、霍尔式转速传感器：量程2400转／分，精度±0.1%；

4、电阻应变式传感：量程0～500g，精度±0.5%；

5、扩散硅压力传感：量程4～20kpa，精度±1%；

6、差动变压器：量程±2%，精度±4mm；

7、磁电式传感器：线圈和磁钢构成，灵敏度0.5v/m/s量程2400转／分，精度0.5%；

8、压电传感器：0—30HZ，灵敏度2%；

9、电涡流位移传感器：量程1mm，精度±2%；

10、光纤位移传感器：量程3mm，精度±3%；

11、光电转速传感器：量程2400转／分，精度0.5%；

12、集成温度传感器：AD590：电流输出型集成温度传感器，测温范围-50℃～150℃，灵敏度1uA/℃；

13、Pt100铂电阻：量程0～800℃，精度±2%；

14、Cu50铜电阻：量程常温～150℃，，0℃电阻值50Ω 精度±2%；

15、K型热电偶：量程0～600℃，精度±2%；

16、E型热电偶：量程0～600℃，精度±1%；

17、J型热电偶：量程常温～700℃，精度±1%；

18、PN结温度传感器：测温范围-50℃～150℃，灵敏度2.2mV/0C，精度1％；

19、负温度系数NTC传感器：半导体热敏电阻，测温范围-50℃～200℃；

20、正温度系数PTC传感器：半导体热敏电阻，测温范围-50℃～200℃；

21、温度测量冷端补偿器及传感器：0--1500C热电偶型

22、气敏传感器：量程50～2000PPm，精度±2%；

23、湿敏传感器：量程10～95%RH，精度±2%。

三、V2.0数据处理板卡

采集板卡自主研发创新升级，采用工业级的解决方案，达到了很高的测量精度和动态范围，满足科研开发使用，主要技术指标如下：

1、具有8路模拟量输入：6路单端电压输入或3路差分输入，2路电流输入

2、ADC分辨率：12位

3、采样速率：100K/S(全通道下),单通道下不低于200K/S.

4、多种采样方式：定时采样，定长采样，单步采样，实时采样

5、输入低通滤波，过压保护

6、具有16路数字量（开关量）输入输出：8路输入，8路输出

7、支持波形输出：正弦波，方波，三角波，锯齿波任意波形

8、波形频率可调：范围0-10000HZ

9、支持485通讯协议

10、支持Modbus通讯协议

四、实验项目

1、电容式传感器的位移特性实验

2、电容传感器动态特性实验；

3、直流激励时霍尔传感器位移特性实验；

4、交流激励时霍尔传感器位移特性实验；

5、霍尔测速实验；

6、扩散硅压阻压力传感器的压力测量实验；

7、交流全桥的应用——振动测量实验；

8、直流全桥的应用——电子秤实验；

9、差动变压器的性能实验；

10、激励频率对差动变压器特性的影响实验；

11、差动变压器零点残余电压补偿实验；

12、差动变压器的应用――振动测量实验；

13、金属箔式应变片单臂电桥性能实验；

14、金属箔式应变片半桥性能实验；

15、金属箔式应变片全桥性能实验；

16、金属箔式应变片单臂、半桥、全桥性能比较实验；

17、金属箔式应变片温度影响实验；

18、压电式传感器测振动实验；

19、用磁电式原理测量地震；

20、磁电式转速传感器的测速实验；

21、电涡流传感器的位移特性实验；

22、被测体材质对电涡流传感器的特性影响实验；

23、被测体面积大小对电涡流式传感器的特性影响实验；

24、电涡流传感器测量振动实验；

25、电涡流传感器测转速实验；

26、光纤传感器的位移特性实验；

27、光纤传感器测量振动实验；

28、光电转速传感器的转速测量实验；

29、利用光电传感器测转速的其它方案；

30、集成温度传感器的温度特性实验；

31、铂电阻温度特性实验；

32、铜电阻温度特性实验；

33、K型热电偶测温实验；

34、E型热电偶测温实验；

35、热电偶冷端温度补偿实验；

36、传感器数据采集实验。
